一.1、 產品特點

1. BIT-MSE-U1-416是一款工業級高性能產品，其超高清的分辨率最高支持8Kx2K@60Hz。

2. 最大支持4進16出，可任意組合16屏以內的所有拼接模式：橫屏/豎屏/奇數屏拼接，且支持大規模并聯使用。

3. 采用寬電壓（100~240V）集中供電，低功耗節能環保設計，內部采用傳導散熱，不需要任何外部散熱措施，可靠性極高。

4. 支持有線網絡控制和無線網絡控制。

5. 采用28nm工藝高端可編程FPGA芯片，全硬件實時處理架構，超快處理速度不延遲。

6. 工業級設計，加厚6層PCB板材，16KV超強防靜電能力，超強的產品穩定性。

7. 可根據用戶需求進行定制任意拼接需求。

一.2、 應用場景

超高分辨率桌面應用，超大屏幕墻，指揮調度系統，多屏幕視頻監控，工程顯示應用，多通道投影，虛擬現實，環幕影院，大型廣告墻，LCD/LED多屏等。

三、 操作說明

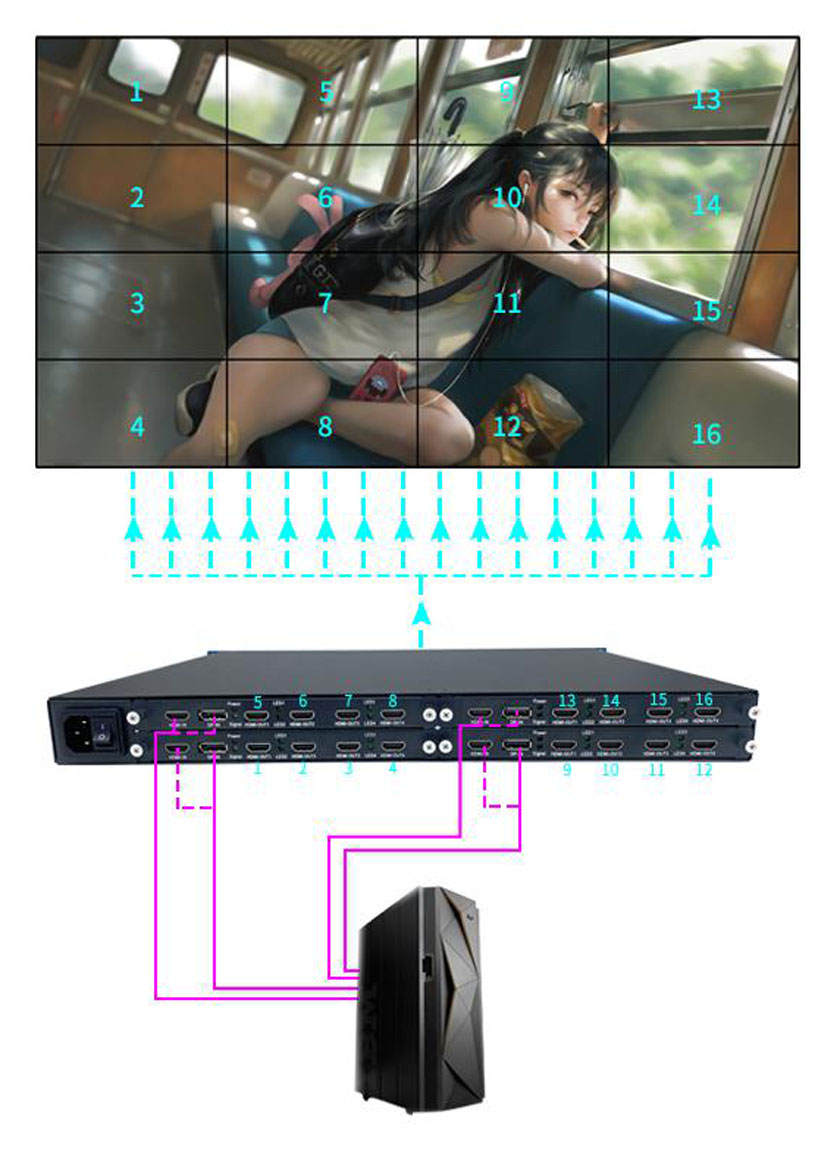

三.1、 設備連接

1) 電腦顯卡輸出接 BIT-MSE-U1-416輸入。

2)  BIT-MSE-U1-416輸出接顯示設備， BIT-MSE-U1-416輸出口序號接對應顯示屏。

3)  BIT-MSE-U1-416接220V電源供電。

4) 正確連接完成后，電源燈，信號燈和輸出燈會顯示常亮狀態。

四、 常見問題

四.1、   BIT-MSE-U1-416設備問題

一.輸入信號燈閃爍

1.線過長，不支持4k60 的分辨率傳輸，經過了轉接頭

四.1.1  BIT-MSE-U1-416紅燈問題

1. 檢查電源線，必須使用配送的220V電源線供電。

2. 檢測多屏寶供電是否穩定（電壓是否穩定等）。

3. 更換其他 220V 電源適配器，測試是否是電源適配器的問題。

4. 設備燈損壞，或者設備其他故障。

5. 設備輸入數據線必須使用配送的線

四.1.2 多屏寶綠燈問題

1. 輸入信號燈損壞，或者其他故障（EDID 芯片損壞等）。

2. 輸入信號燈損壞，或者其他故障（電腦顯卡問題，設備分辨率問題，次級設備問題，以及信號線問題等）。

3. 有輸入（輸入指示燈常亮）無輸出（輸出指示燈閃爍/滅）時，檢查電腦顯卡是否有輸出，可將顯卡輸出接到能正常使用的顯示器，看是否有輸出。如果有幾個輸出口正常，可將正常輸出口與不正常輸出口進行交換，交換后，不正�？谀苷�常輸出，則可能是輸出線的問題，更換輸出線。

四.2、 電腦顯卡問題

1. 檢測顯卡是否需要額外供電，有多個輸出口的多輸出顯卡一般都需要額外 的電源供電，是否有輸出口開關控制，參考對應型號顯卡使用說明書。

2. 確認顯卡的輸出口是300M以上帶寬輸出。

3. 不建議使用其他信號轉HDMI，請直接使用顯卡上面的HDMI口與多屏寶連接。

4. 如果電腦顯卡連接了多屏寶設備，查看顯卡控制面板，是否看到多屏寶設備名稱。

5. 最好安裝最新版的顯卡驅動，從官方網站上下載顯卡的最新驅動，在安裝最新驅動之前，卸載以前老的驅動。

6. NVIDIA顯卡驅動下載網站：http://www.nvidia.cn

7. ATI顯卡驅動下載網站：www.and.com

四.3、 顯示設備問題

1. 顯示設備是否支持所輸出的分辨率，可以電腦顯卡直接連接設備測試此分辨率

2. 顯示設備供電是否穩定，打開信號接收功能（開機，搜索信號功能等）

3. 根據從多屏寶到顯示設備的傳輸距離遠近，選擇合適的接收端。

4. 如果使用短線連接多屏寶與顯示設備，還是沒有輸出，可能是顯示設備所需分辨率比較特殊，參考“自定義分辨率 ”操作。

5. 如果連接距離超過1.5米，建議使用網傳轉接。

四.4、 問題解決
