DS306圖像處理器

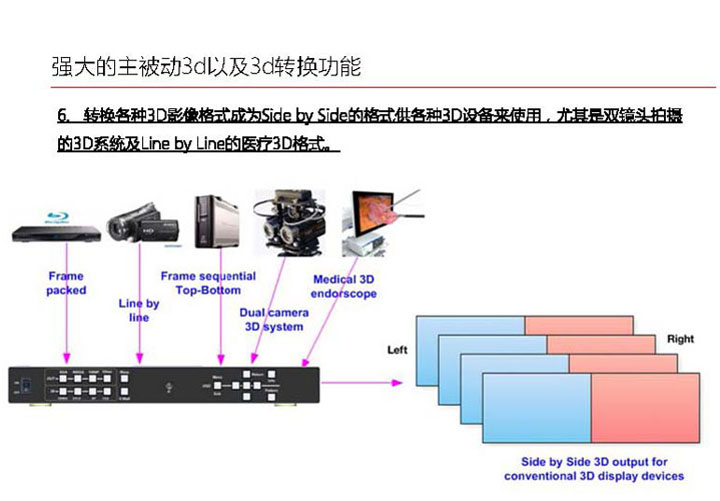

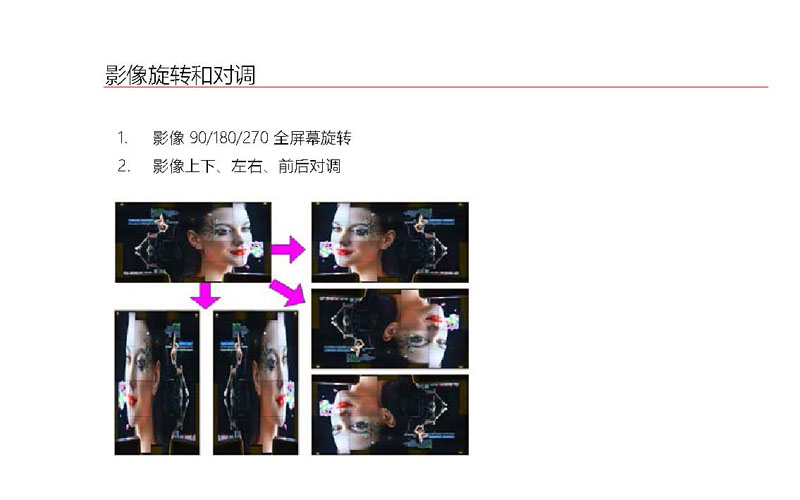

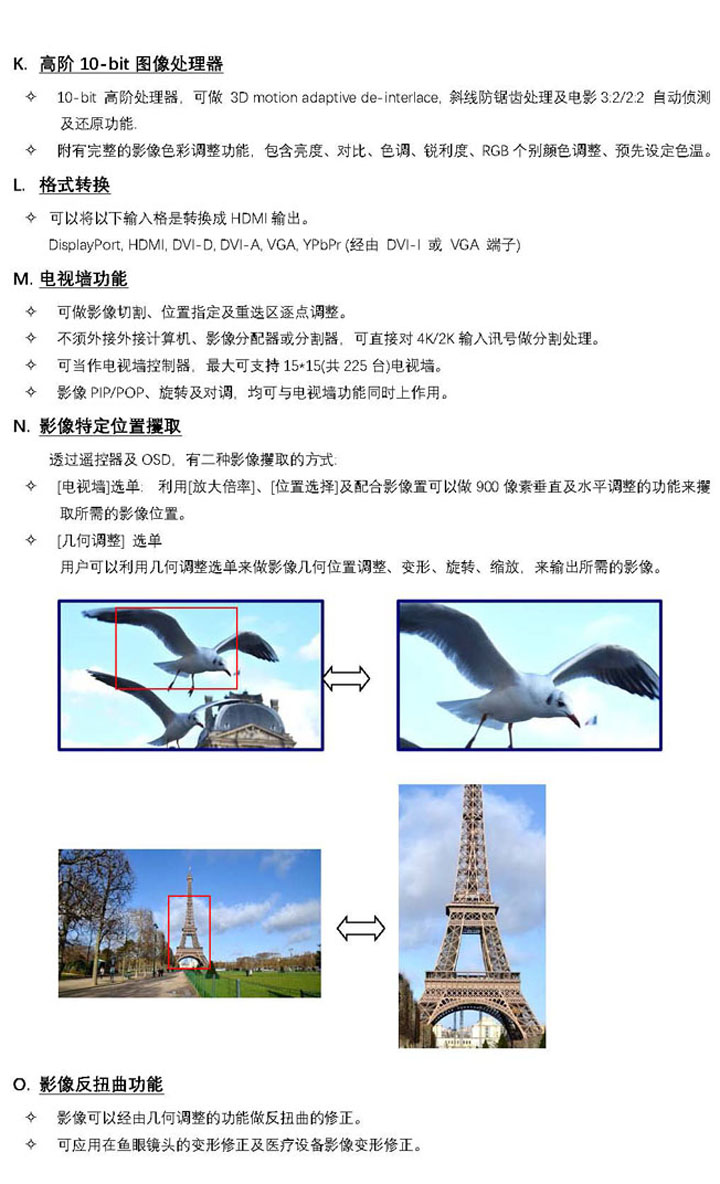

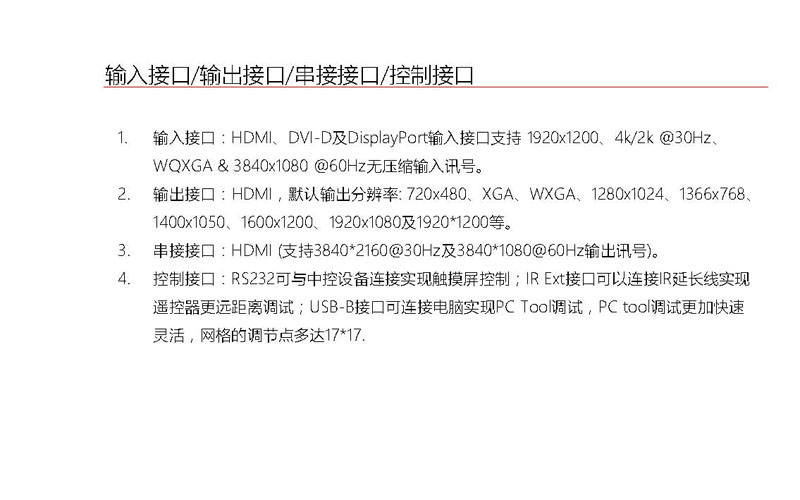

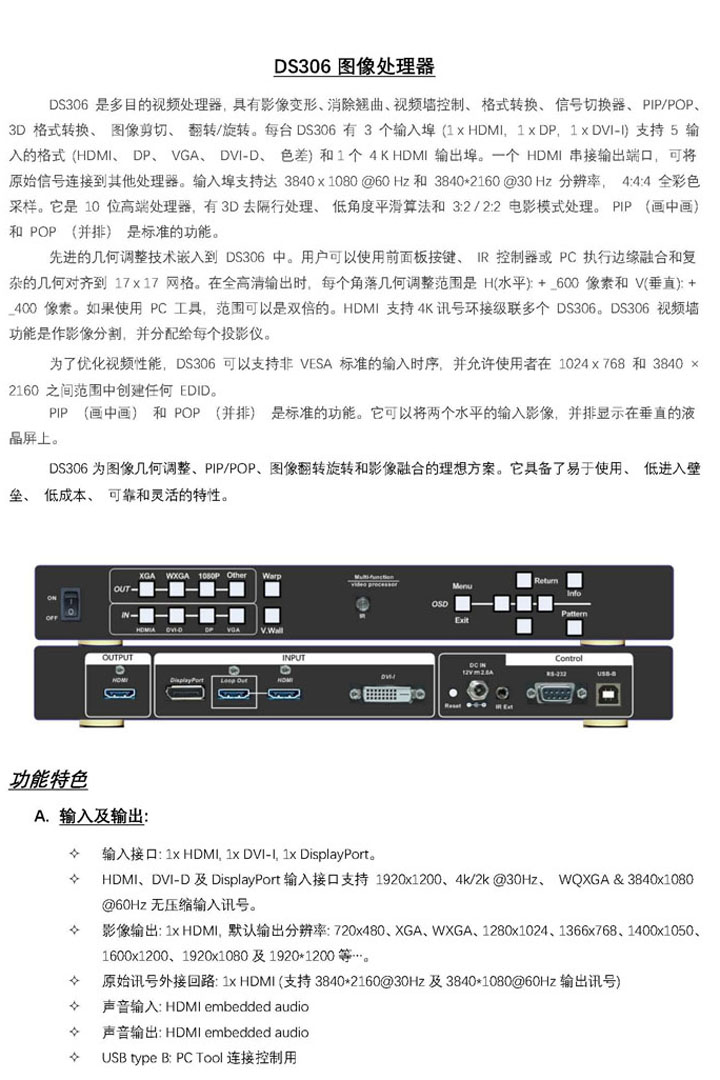

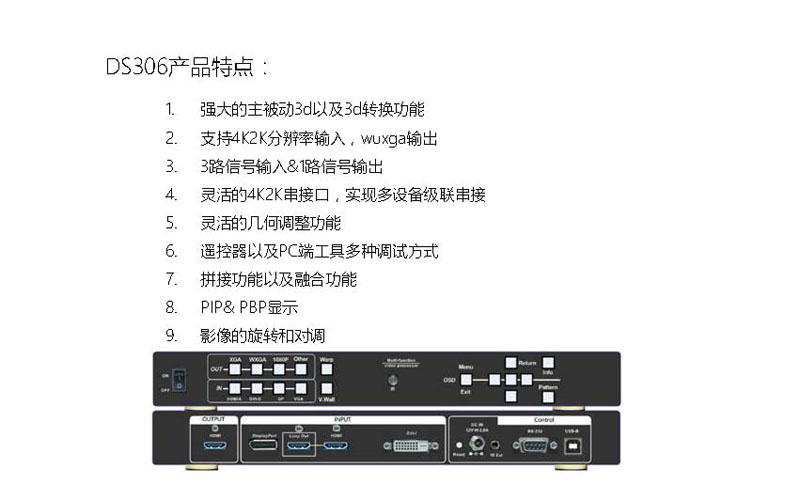

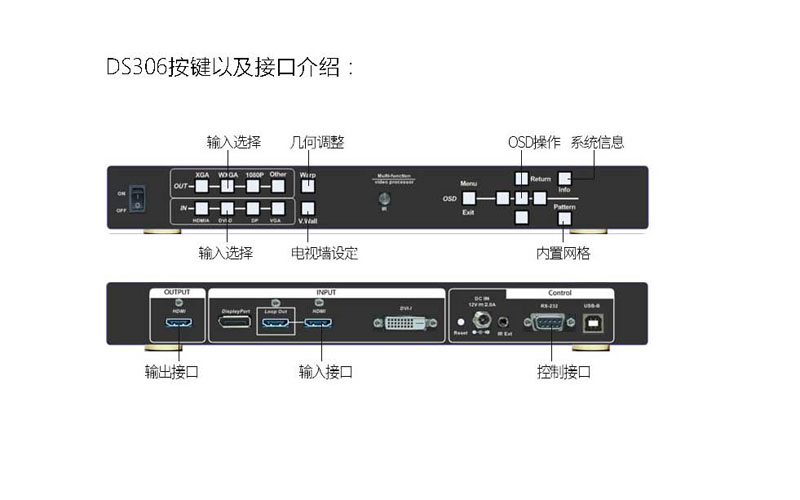

DS306 是多目的視頻處理器，具有影像變形、消除翹曲、視頻墻控制、 格式轉換、 信號切換器、 PIP/POP、 3D 格式轉換、 圖像剪切、 翻轉/旋轉。每臺DS306 有 3 個輸入埠 (1 x HDMI，1 x DP，1 x DVI-I) 支持 5 輸入的格式 (HDMI、 DP、 VGA、 DVI-D、 色差) 和1個 4 K HDMI 輸出埠。一個 HDMI 串接輸出端口，可將原始信號連接到其他處理器。輸入埠支持達 3840 x 1080 @60 Hz和 3840*2160 @30 Hz 分辨率， 4:4:4 全彩色采樣。它是 10 位高端處理器，有3D去隔行處理、 低角度平滑算法和 3:2 / 2:2 電影模式處理。 PIP （畫中畫） 和 POP （并排） 是標準的功能。

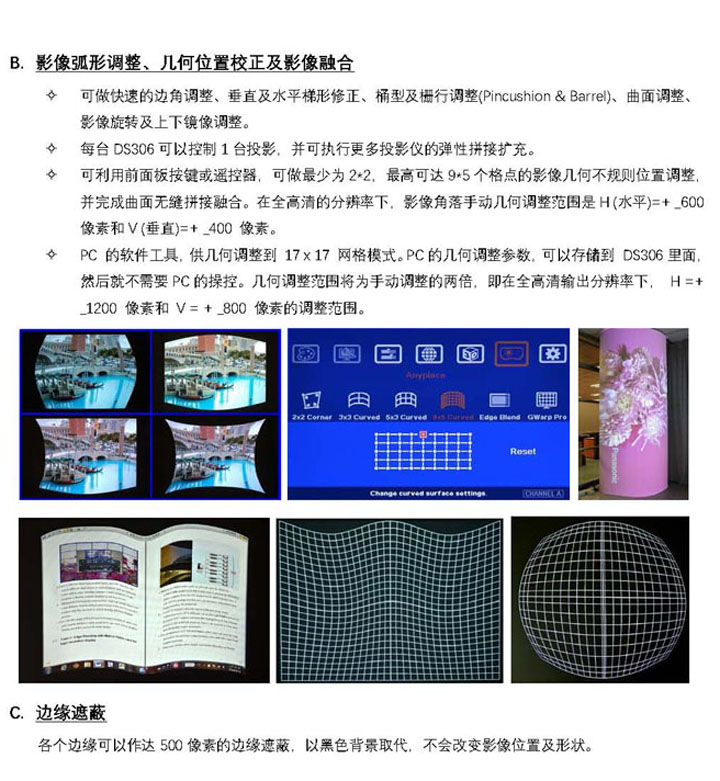

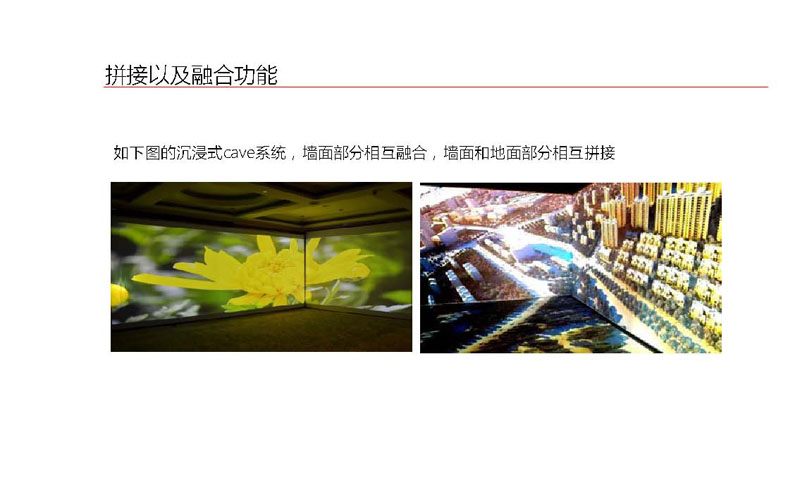

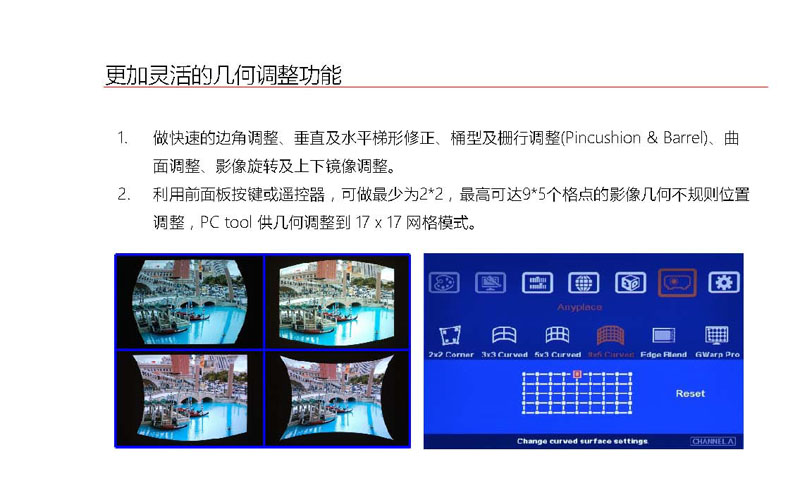

先進的幾何調整技術嵌入到 DS306 中。用戶可以使用前面板按鍵、 IR 控制器或 PC 執行邊緣融合和復雜的幾何對齊到 17 x 17 網格。在全高清輸出時，每個角落幾何調整范圍是 H(水平): + _600 像素和 V(垂直): + _400 像素。如果使用 PC 工具，范圍可以是雙倍的。HDMI 支持4K訊號環接級聯多個 DS306。DS306 視頻墻功能是作影像分割，并分配給每個投影儀。

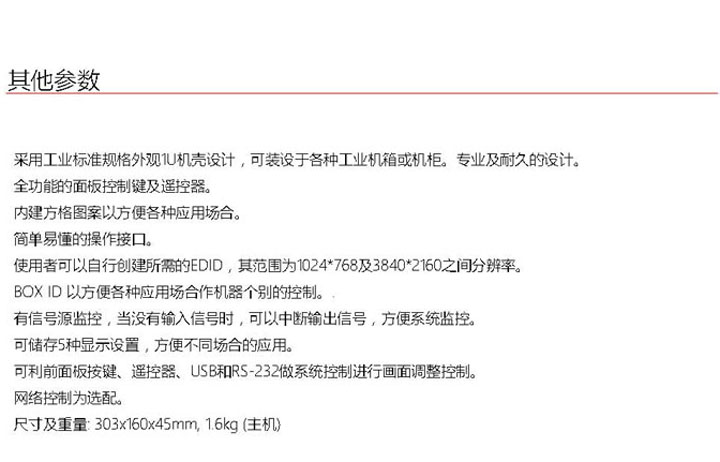

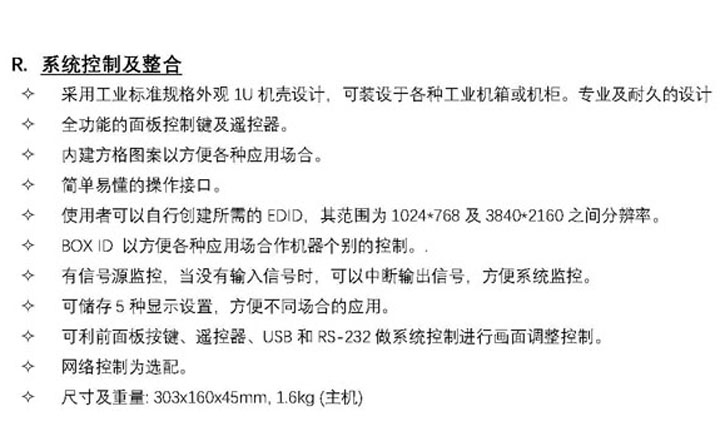

為了優化視頻性能，DS306 可以支持非 VESA 標準的輸入時序，并允許使用者在 1024 x 768 和 3840 × 2160 之間范圍中創建任何 EDID。

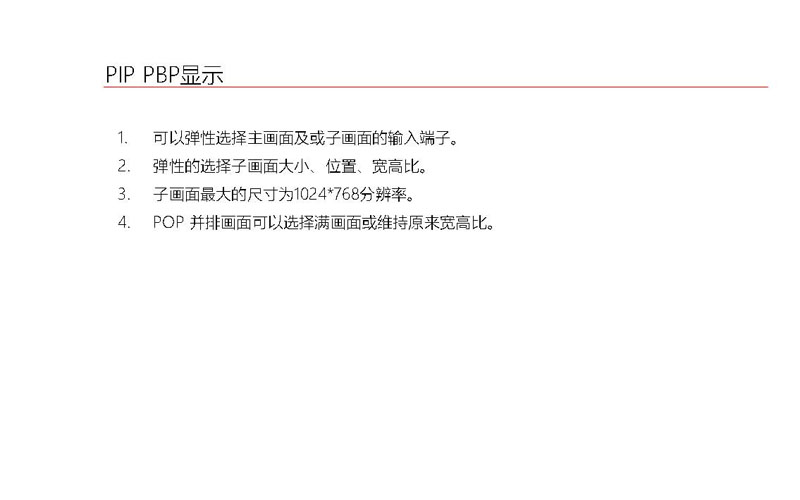

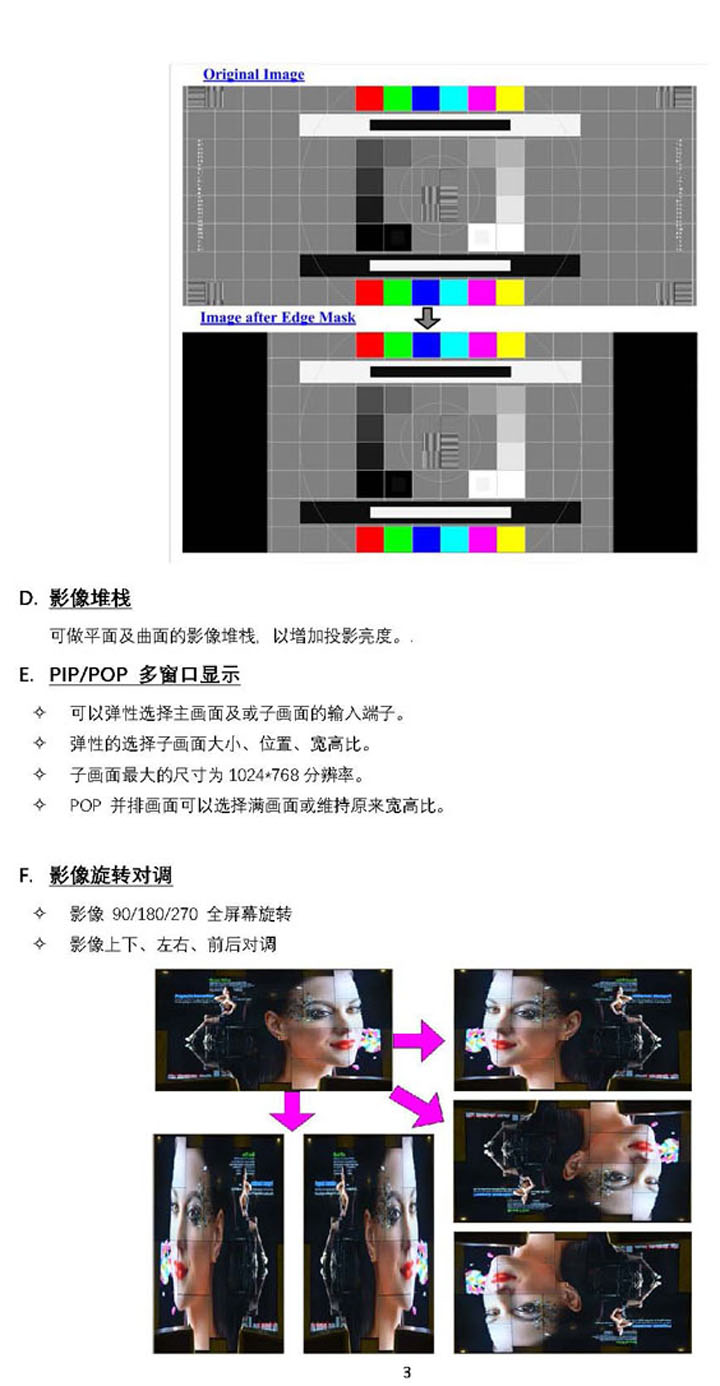

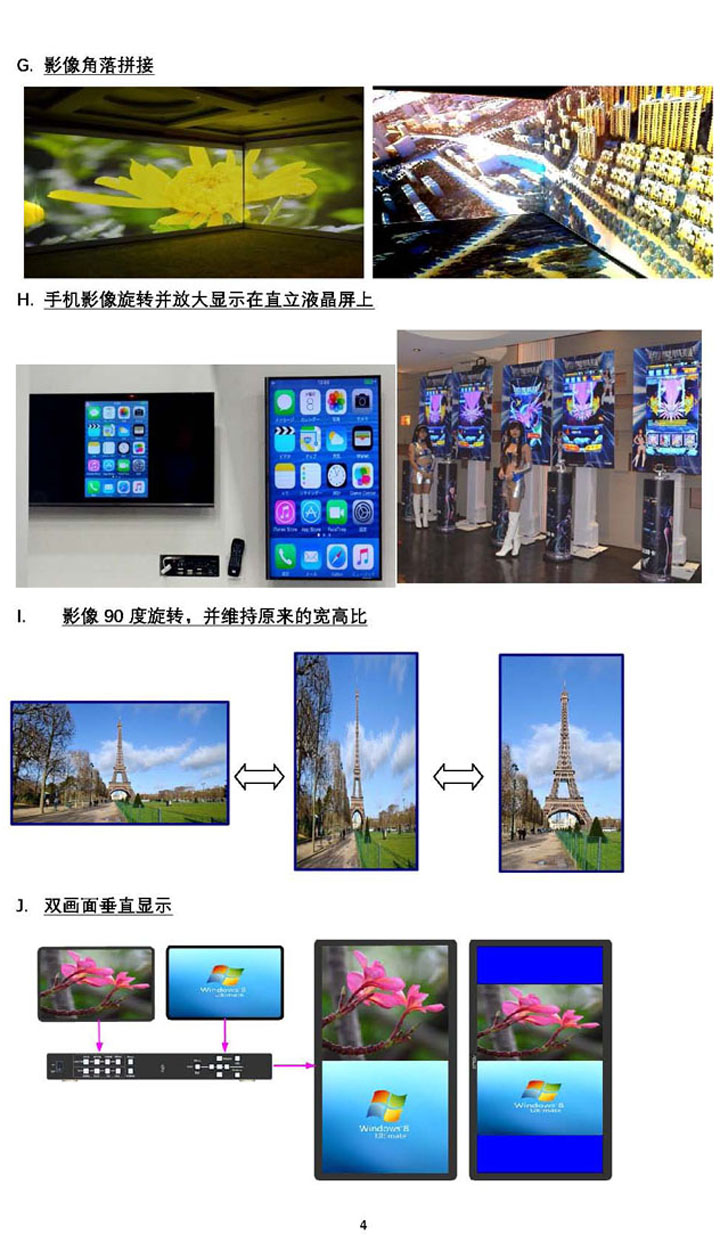

PIP （畫中畫） 和 POP （并排） 是標準的功能。它可以將兩個水平的輸入影像，并排顯示在垂直的液晶屏上。

DS306為圖像幾何調整、PIP/POP、圖像翻轉旋轉和影像融合的理想方案。它具備了易于使用、 低進入壁壘、 低成本、 可靠和靈活的特性。
