| 參數(Parameter) | 單位(Unit) | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | ||
| U級(Upstage Grade) | |||||||||||||||
| 插入損耗在常溫 (Insertion Loss at 23℃) | 最大值(Max) | dB | 3.5 | 6.8 | 9.9 | 13.2 | 16.3 | 19.6 | 3.8 | 7.1 | 10.2 | 13.5 | 16.6 | 19.9 | |
| 損耗均勻性 (Channel Uniformity) | 最大值(Max) | dB | 0.80 | 0.80 | 0.80 | 1.00 | 1.50 | 2.00 | 0.80 | 0.80 | 0.80 | 1.00 | 1.50 | 2.00 | |
| 波長相關損耗(WDL) | 最大值(Max) | dB | 0.80 | 0.80 | 0.80 | 1.00 | 1.00 | 1.00 | 0.80 | 0.80 | 0.80 | 1.00 | 1.00 | 1.00 | |
| 偏報相關損耗 (PDL) | 最大值(Max) | dB | 0.20 | 0.30 | 0.30 | 0.30 | 0.30 | 0.50 | 0.20 | 0.30 | 0.30 | 0.30 | 0.30 | 0.50 | |
| A級(Advanced Grade) | |||||||||||||||
| 插入損耗在常溫 (Insertion Loss at 23℃) | 最大值(Max) | dB | 3.7 | 7.0 | 10.1 | 13.4 | 16.6 | 19.9 | 4.0 | 7.3 | 10.4 | 13.7 | 16.9 | 20.2 | |
| 損耗均勻性 (Channel Uniformity) | 最大值(Max) | dB | 0.80 | 0.80 | 0.80 | 1.00 | 1.50 | 2.00 | 0.80 | 0.80 | 0.80 | 1.00 | 1.50 | 2.00 | |
| 波長相關損耗(WDL) | 最大值(Max) | dB | 0.80 | 0.80 | 0.80 | 1.00 | 1.00 | 1.00 | 0.80 | 0.80 | 0.80 | 1.00 | 1.00 | 1.00 | |
| 偏報相關損耗 (PDL) | 最大值(Max) | dB | 0.20 | 0.30 | 0.30 | 0.30 | 0.30 | 0.50 | 0.20 | 0.30 | 0.30 | 0.30 | 0.30 | 0.50 | |
| P級(Premium Grade) | |||||||||||||||
| 插入損耗在常溫 (Insertion Loss at 23℃) | 最大值(Max) | dB | 3.9 | 7.2 | 10.3 | 13.6 | 16.9 | 20.2 | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.5 | |
| 損耗均勻性 (Channel Uniformity) | 最大值(Max) | dB | 0.80 | 0.80 | 0.80 | 1.00 | 1.50 | 2.00 | 0.80 | 0.80 | 0.80 | 1.00 | 1.50 | 2.00 | |
| 波長相關損耗(WDL) | 最大值(Max) | dB | 0.80 | 0.80 | 0.80 | 1.00 | 1.00 | 1.00 | 0.80 | 0.80 | 0.80 | 1.00 | 1.00 | 1.00 | |
| 偏報相關損耗 (PDL) | 最大值(Max) | dB | 0.20 | 0.30 | 0.30 | 0.30 | 0.30 | 0.50 | 0.20 | 0.30 | 0.30 | 0.30 | 0.30 | 0.50 | |
| S級(Standard Grade) | |||||||||||||||
| 插入損耗在常溫 (Insertion Loss at 23℃) | 最大值(Max) | dB | 4.1 | 7.4 | 10.5 | 13.8 | 17.2 | 20.5 | 4.4 | 7.7 | 10.9 | 14.1 | 17.5 | 20.8 | |
| 損耗均勻性 (Channel Uniformity) | 最大值(Max) | dB | 0.80 | 0.80 | 0.80 | 1.00 | 1.50 | 2.00 | 0.80 | 0.80 | 0.80 | 1.00 | 1.50 | 2.00 | |
| 波長相關損耗(WDL) | 最大值(Max) | dB | 0.80 | 0.80 | 0.80 | 1.00 | 1.00 | 1.00 | 0.80 | 0.80 | 0.80 | 1.00 | 1.00 | 1.00 | |
| 偏報相關損耗 (PDL) | 最大值(Max) | dB | 0.20 | 0.30 | 0.30 | 0.30 | 0.30 | 0.50 | 0.20 | 0.30 | 0.30 | 0.30 | 0.30 | 0.50 | |
| 工作波長 (Operating wavelength) | nm | 1260～1650 | |||||||||||||
| 回波損耗 (Return Loss) | 最小值(Min) | dB | 55 | ||||||||||||
| 方向性 (Directivity) | 最小值(Min) | dB | 55 | ||||||||||||
|
Remark: 1.以上參數不包括連接器。 2.帶連接器時插損規格增加0.2dB。 3.每增加一個適配器時，插入耗損規格在上面的基礎上增加0.2dB。 |
|||||||||||||||
| 參數/(Parameter) | 單位/(Unit) | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|
裸纖型光分路器 (Basic Type PLC Splitter) |
（高×寬×長） （H×W×L）mm |
4×4×40 | 4×4×50 | 4×7×55 | 4×12×60 | ||
| 參數/(Parameter) | 單位/(Unit) | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|
裸纖型光分路器 (Basic Type PLC Splitter) |
（高×寬×長） （H×W×L）mm |
4×5×50 | 4×7×65 | / | |||
| 參數/(Parameter) | 單位/(Unit) | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|
微型模塊式光分路器 (900um SFF Type PLC Splitter) |
（高×寬×長） （H×W×L）mm |
4×7×50 | 4×7×55 | 4×12×60 | 6×20×80 | 6×40×100 | |
| 參數/(Parameter) | 單位/(Unit) | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|
微型模塊式光分路器 (900um SFF Type PLC Splitter) |
（高×寬×長） （H×W×L）mm |
4×7×65 | 6×20×80 | 6×20×100 | 6×40×100 | ||
| 參數/(Parameter) | 單位/(Unit) | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|
分支器型光分路器 (900um Fan-out Type PLC Splitter) |
（高×寬×長） （H×W×L）mm |
4×4×40 | 4×4×50 | 4×7×55 | 4×12×60 | ||
| 參數/(Parameter) | 單位/(Unit) | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|
分支器型光分路器 (900um Fan-out Type PLC Splitter) |
（高×寬×長） （H×W×L）mm |
4×4×50 | 4×7×65 | 4×12×60 | |||
| 參數/(Parameter) | 單位/(Unit) | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|
盒式光分路器 (Cassette Type PLC Splitter) |
（高×寬×長） （H×W×L）mm |
10×80×100 | 18×80×120 | 18×115×140 | |||
| 參數/(Parameter) | 單位/(Unit) | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|
盒式光分路器 (Cassette Type PLC Splitter) |
（高×寬×長） （H×W×L）mm |
10×80×100 | 18×80×120 | 18×115×140 | |||
| 參數/(Parameter) | 單位/(Unit) | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|
機架式光分路器 (Rack Type PLC Splitter) |
（高×寬×長） （H×W×L）mm |
482×240×45 | 482×240×89 | ||||
| 參數/(Parameter) | 單位/(Unit) | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|
機架式光分路器 (Rack Type PLC Splitter) |
（高×寬×長） （H×W×L）mm |
482×240×45 | 482×240×89 | ||||
| 參數/(Parameter) | 單位/(Unit) | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|
托盤式光分路器 (Tray Assembly Type PLC Splitter) |
（高×寬×長） （H×W×L）mm |
345×195×25 | 345×195×50 | ||||
| 參數/(Parameter) | 單位/(Unit) | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|
托盤式光分路器 (Tray Assembly Type PLC Splitter) |
（高×寬×長） （H×W×L）mm |
345×195×25 | 345×195×50 | ||||
| 參數/(Parameter) | 單位/(Unit) | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|
插片式封裝光分路器模組 (Flat Quick-Connect Termination Type PLC Splitter Module) |
（高×寬×長） （H×W×L） mm |
130×100×25 | 130×100×50 |
130×100×76 130×100×102 |
130×100×154 | ||
| 參數/(Parameter) | 單位/(Unit) | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|
插片式封裝光分路器模組 (Flat Quick-Connect Termination Type PLC Splitter Module) |
（高×寬×長） （H×W×L） mm |
130×100×25 | 130×100×50 |
130×100×76 130×100×102 |
130×100×154 130×100×206 |
||
PLC光分路器是基于平面光波導技術和高精度對準制程的光功率分路器，能將一路或兩路光均勻地分成多路光，通常用lxN或2xN表示。分光的功能通過芯片集成方式一次完成，芯片兩端再通過耦合輸入和輸出的光纖陣列實現光纖連接。
特性
低插入損耗
用途
PLC光分路器主要應用于:光纖接入網；無源光纖網絡；有線電視網絡；數字通信。

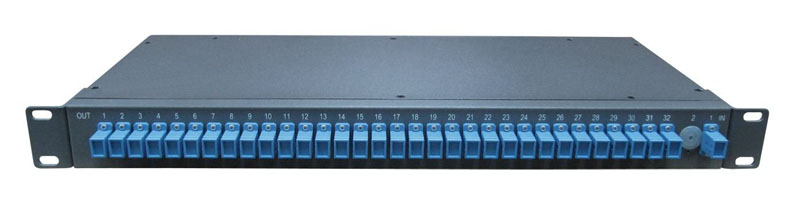

圖一：機架式PLC采用金屬盒體封裝，可安裝于19英寸1U標準機柜內，一般為成端型。主要應用于光纜配線箱、光纖配線架等。

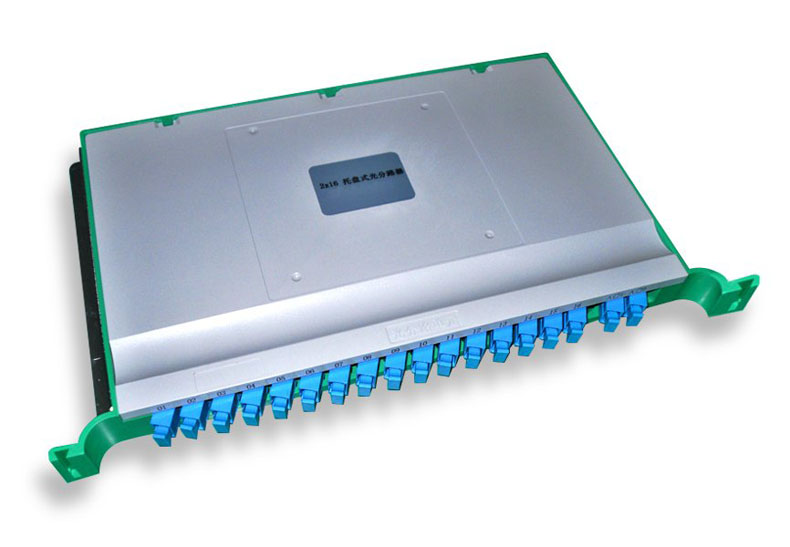

圖二：托盤式PLC使用塑料盒封裝，端口采用成端。一般有斜角卡式安裝適配器。主要應用于配線架、光纜交接箱、光纜 交接箱等。

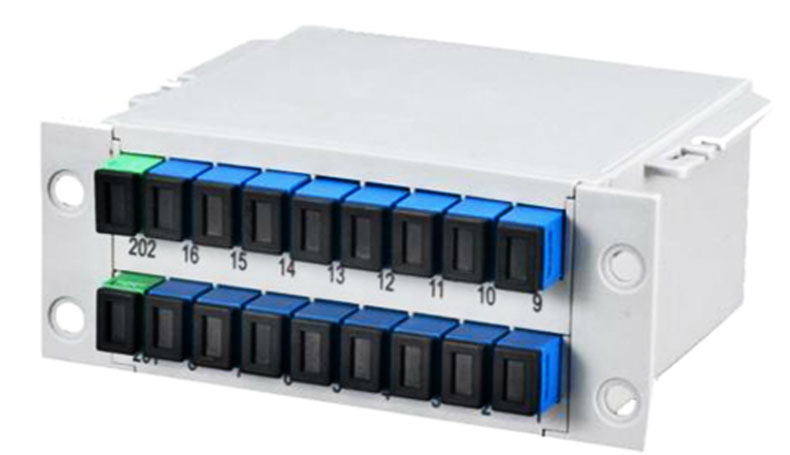

圖三：插片式PLC使用ABS塑料盒封裝，端口采用成端式。主要安裝在光纖交接箱、光纖分歧箱。
圖四：模塊型PLC使用ABS塑料盒封裝，端口采用尾纖引出。出纖套管是0.9mm、2.0mm、3.0mm三種。主要應用于光纖分配箱、機架。
