| 參數 | 指標 | |
|
分辨率 |
PC 分辨率: | 3840x2160/30Hz |
| HDTV 分辨率 | 4k*2k/30Hz | |
|
主要器件 |
激光器 | 1310nm laser |
| 光電二極管 | GaAs PIN-PD | |
|
電信號 |
輸入輸出信號 | TMDS Level |
| 數據速率 (Graphic Data) | Max. 3.4 Gbps | |
| 最大 Pixel Clock 頻率 | 340Mb/s | |
| 光信號速率 | 10.2Gb/s | |
| 接收器輸出信號抖動 | Max. 309 ps | |
| 光信號 | 光鏈路功率動態 | Min. 8.5dB |
| 結構 | 外觀尺寸 (mm) | 69.5WX39LX12.4H |
|
連接器 |
光纖接口 | 1X LC |
| DVI接口 | 18 pin DVI-D | |
| 推薦光纖 | OM3 多模光纖或單模光纖 | |
|
傳輸距離 |
OM3 多模光纖 | 300米 |
| 單模光纖 | 2 km | |
| 單模光纖 | 20km (可以定制) |
| 參數 | 描述 | |
|
器件 |
發射激光器件 | 2只1310/1550nm WDM OSA |
| 接收光電二極管 | 2只1310/1550nm WDM PIN-TIA OSA | |
|
電特性 |
輸入，輸出信號 | TMDS Level (complying with DVI1.0) |
| 數據傳輸速率（最大） | Max. 1.65Gbps | |
| 接收輸出端最大的抖動 | Max. 309 ps | |
| 內部通道時間偏差 | Max. 6ns | |
| 光特性 | 光功率動態范圍 | Min 10.5dB |
| 機械特性 | 外殼尺寸 | 42WX16HX69L |
|
連接器 |
光連接器r | 2x LC 光連接 |
| 視頻源和顯示端連接器 | 18+1 pin DVI-D | |
| 推薦光纖 |
50/125 um，62.5/125um 多模光纖或單模 光纖 |
| 參數描述 | |
|
分辨率 |
最高支持 WUXGA(1920X1200@60Hz) 符合 DVI1.0 標準，支持最高視頻帶寬：1.65Gbps |
| 傳輸距離 | 500M |
| 視頻接口 | DVI-D 18+1 針 |
| 光接口 | 4 X LC |
| 外接光纖類型 | 多模光纖 50/125，62.5/125 LC 兩種標準 |
| 光傳輸波長 | 多模 850nm VCSEL |
| 發送器發射功率 | －3～－9.5dBm |
| 接收器接收靈敏度 | 優于－18dBm |
| 工作溫度/存儲溫度 | 0℃～70℃/-20℃～85℃ |
Hangalaxy HDDVI/M1單芯系列
1.最高分辨率支持 3840*2160/30Hz;
2.支持 4K*2k/30Hz;10.即插即用，安裝方便可靠。
Hangalaxy HDDVI/M2雙芯系列
1.兼容所有 VESA 分辨率，最高可達 WUXGA (1920 X1200) 60Hz；
Hangalaxy HDDVI/M4四芯系列
1.支持最高視頻帶寬：1.65Gbps；5. 外接光纖類型：多模光纖 50/125，62.5/125 LC 兩種標準光傳輸波長：多模 850nm VCSEL。
實際應用:
1.計算機顯示及高清監控系統；
2.教育、銀行證券系統和公共顯示系統；
3. 數字平板顯示屏、大屏幕顯示系統；
4.高清影像顯示、高清視頻會議、高清投影系統；
5. 高清醫學影像顯示及投影系統；
6.遠程教育投影系統。

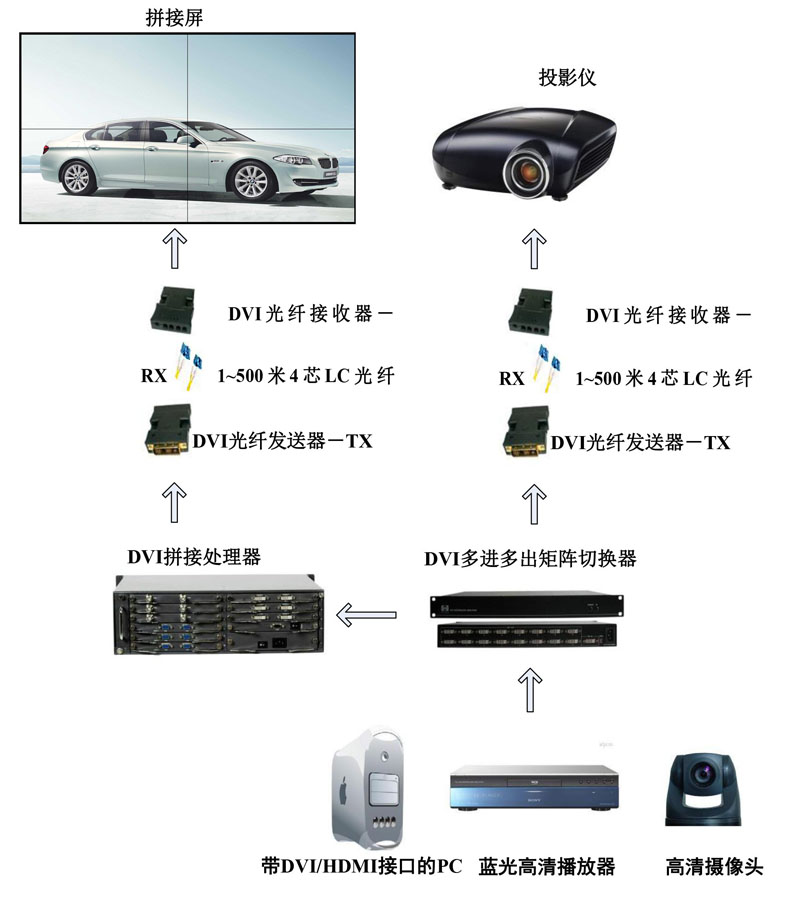

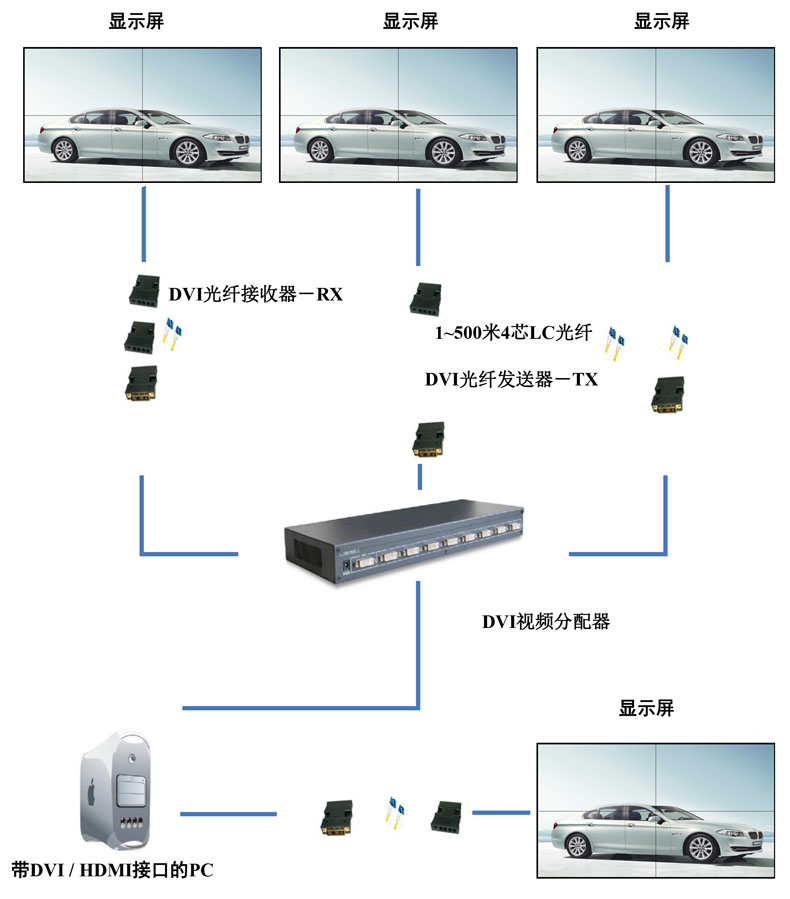

Hangalaxy Mini-DVI應用在拼接大屏幕工程
