球幕融合控制器

發布日期：2024-6-27 15:33:00

產品說明：

訊維球形幕融合控制器是訊維自主研發生產的球形曲面的幾何矯正球形曲面的幾何矯正、融合帶色彩矯正、專用視頻播放器，提供視頻控制協議。 一般來說根據球體直徑和現場對投影畫面亮度和精度要求，一周用4臺投影機打滿球體，或者一周用更多的投影打滿球體。利用球體曲面校正功能，將圖形按照南北極拓?fù)浣Y(jié)構，精確覆蓋整個球體，最終的視頻的能完美播放顯示。當然根據項目的具體要求，球體的南北極也可以用投影機打上畫面配合一周的投影來顯示最終視頻畫面。穹幕可以用4+1方案，6+5+1方案或者用6臺（更多數量）打一圈！，內置多畫面圖形拼接處理器和融合帶生成裝置，集視頻多窗口處理技術和邊緣融合技術為一體，在一臺控制器上完美實現視頻多窗顯示、邊緣融合、色差校正、多路信號源選擇、輸入信號自動調整和預存場景自由調用等功能。投影顯示又稱為光分法立體重現方式, 利用光學偏振原理，即每通道兩臺普通投影同步播放圖像內容，每臺投影機顯示單只眼圖像，并配置不同偏振屬性的光學偏振片，相應人眼也配戴兩眼相應偏振屬性的偏振眼鏡，從而實現。邊緣融合器顯示系統一般要求一組水平的投影機，光路疊加作圖像融合。每個部分圖像都由兩個投影機完成。因此被動式立體融合系統的投影機是由多組投影構成的，每組投影為上下兩臺，分別用來輸出左右眼數據。

• 球形曲面矯正




  支持球形曲面的幾何矯正功能，將圖形按照南北極拓?fù)浣Y(jié)構，精確覆蓋整個球體，最終的視頻的能完美播放顯示。

• 硬件架構


  全硬件DSP架構，無操作系統，采用CPCI結構的工業級機箱，模塊化的設計, 雙備份冗余電源支持電源熱備份、風扇等模塊隨意更換，可支持系統處理模塊的熱插拔，同時提供了自我診斷和檢測功能,保證系統的可靠性,實時性,靈活性，CAN總線控制技術，專業DSP視頻處理芯片，液晶面板實時顯示設備運行狀態。

• 全通道純數字無損處理




  通道模塊化設計，按需選擇型號1-32等通道選擇。系統能同時處理多達16臺投影機的無縫拼接組成單一邏輯屏，實時處理多達32路高清信號。

• 基于像素的幾何校正




  復雜光路的幾何校正由于投影機擺放位置不一定完全符合光路效果，或者曲面融合、環形融合、球形融合等光路不符合視覺效果要求，因此需要融合器作基于像素的幾何校正，其色彩精度為1/256。

• 完全的圖像處理




  融合控制器內嵌拼接功能，因此具有強大的信號處理能力，支持每個屏均可同時實時顯示多達32個窗口，實現所有輸入窗口的全屏幕跨屏顯示； 所有輸入窗口均可全投影范圍內漫游顯示，沒有輸入窗口的顯示區域限制；在全屏幕范圍內的高清底圖上，所有輸入窗口均可無壓縮的自由疊加。

• 超大分辨率底圖


  支持目前顯卡分辨率最高的HDMI、DVI雙鏈接純數字輸入接口，單口支持高達4096x1536的超高清分辨率。使用多個DVI雙鏈接輸入，即可輕松實現超大分辨率底圖畫面，做到多個屏幕上的超清信號顯示，極大豐富單系統畫面的顯示內容。

• 支持多信號接口


  支持1路光纖接口，與網口同時傳輸信號，達到雙鏈路傳輸備份的功能。

• 中控模塊


  多格式采集技術，支持BNC、VGA、RGB、HDMI、DVI、3G/HD/SD-SDI等接口，兼容多家廠商N(yùn)VR、DVR、DVS、硬盤錄像機、IP Camera、各類網絡傳輸設備、混合矩陣、各類檢測平臺等，支持DVI、VGA、HDMI輸出。

• 多顯示技術




  CBD顯示技術，超大信號上面多畫面信號顯示，畫外畫（POP）平鋪模式，畫中畫（PIP）疊加模式，畫面疊加、漫游、跨屏、縮放。

• 支持無縫切換




  融合帶自動羽化像素精調，圖像參數（白平衡、亮度、對比度、飽和度）調整，透明度任意調節，信號自由裁剪功能，無縫切換（選配），支持任意形狀曲面網格式幾何校正，融合帶消隱處理。

• 預切換技術




  預案自動輪巡，字符疊加功能，軟件權限管理，EDID配置管理。

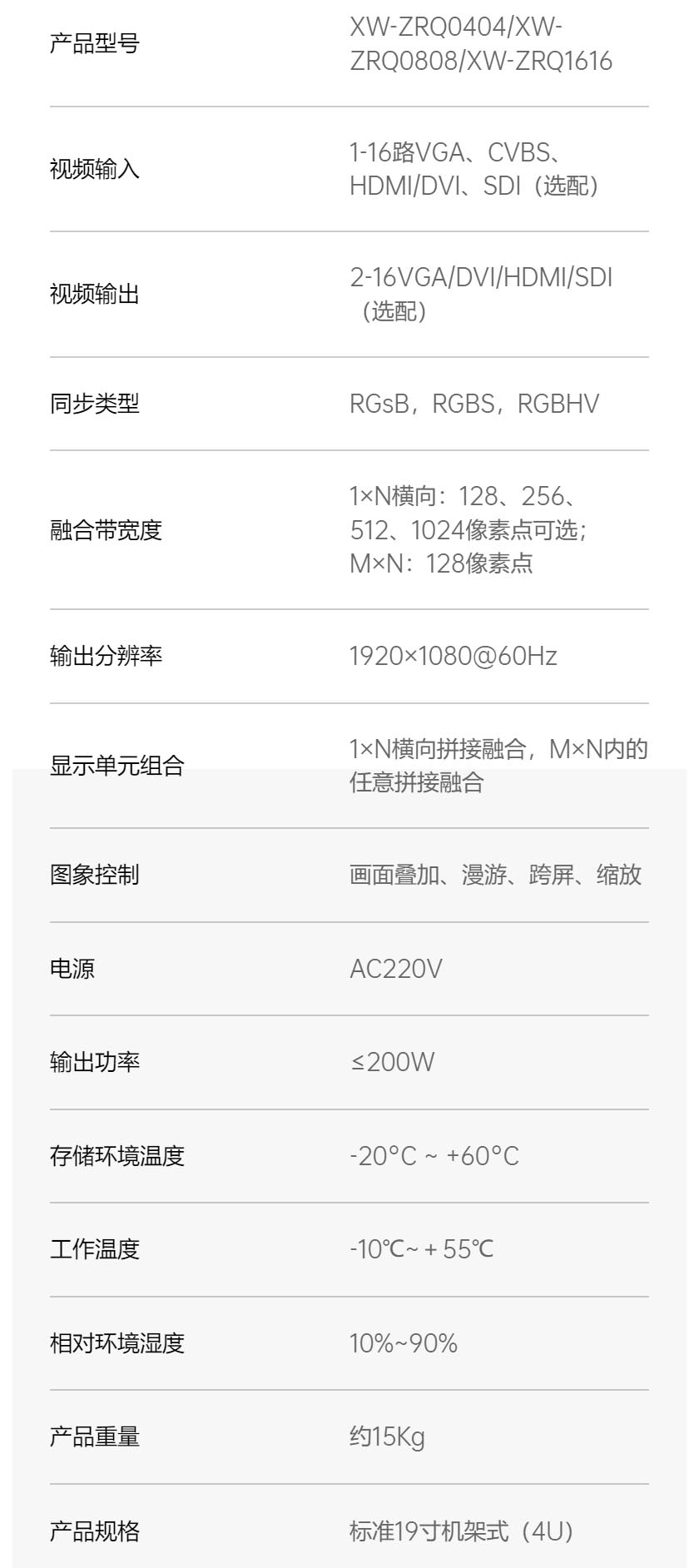

詳細參數：
