4路高清HDMI光纖分配器一進四出工程版單模SC分配光端機

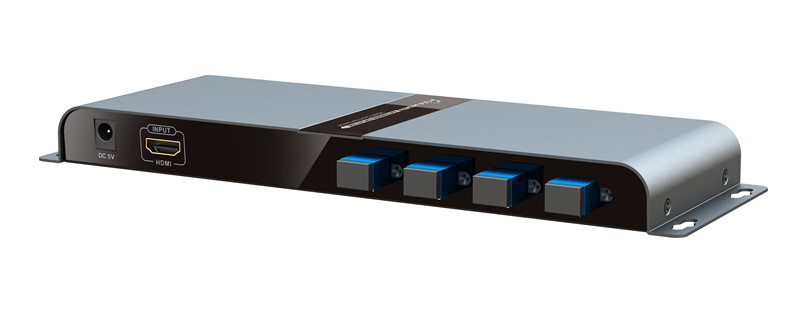

朗強 LKV314-FC高清HDMI光纖分配器一進四出 集分配和延長功能于一體，可配合4個接收端使用，將１路HDMI輸入信號分 配出4路相同的信號輸出，并延長10Km距離。適用于高清音視頻展銷處、高 清電視、機頂盒、DVD等投影設備的會議展示中心、數字監控中心。

一、產品特點

1） 采用單纖單模光纖傳輸，無需安裝任何驅動

2） 傳輸1080p@60Hz全高清信號可達10Km 3） 支持1路HDMI輸入4路HDbitT光纖信號輸出

4） 長距離傳輸可避免復雜環境中的電磁干擾

5） 衰減小、頻帶寬、抗干擾能力強

6） 符合HDMI規格與HDCP1.2標準

7） 兼容HDbitT傳輸協議的接收端設備

二 技術參數
傳輸協議 HDbitT
支持分辨率 480i@60Hz,480p@60Hz,576i@50Hz,576p@50Hz,
720p@50/60Hz,1080i@50/60Hz,1080p@50/60Hz

DDC信號電壓 5Vp-p(TTL)
TMDS帶寬 10.2Gpbs
光纖類型 G657
連接頭類型號 SC
中心波長 1310nm
傳輸距離 10km
輸入端口 1 x HDMI

輸出端口 4 x 光纖
電源 5V/2A
整機功耗 ≤5W
工作溫度 0℃～60℃
機身材質 鋁合金
尺寸（mm） 252(L)x 95 (W) x22 (H) mm
重量 0.51Kg

三、安裝要求

1. 來源設備：

帶HDMI輸出接口的信號源，如DVD、PS3、機頂盒、PC等。

2. 顯示設備：

帶HDMI輸入接口的顯示設備，如電視機、投影儀。

3. 接收端設備：

支持HDbitT傳輸協議的HDMI 光纖延長器 接收端。

4. 線纜：

HDMI線纜、單纖單模光纖線纜
