一、概述

LED大屏幕顯示系統因其耗能低、壽命長及顯示效果日趨細膩而成為專業顯示工程的主要選擇之一。LED大屏幕系統通常用于戶外，但在小間距LED屏獲得發展的同時它也順利的撬動了通往室內市場的大門�；疖囌�、地鐵站、飛機場、大型商業廣場及大型酒店會場等場所經常需要向外傳遞班次、股票、品牌宣傳、促銷及會議相關信息，這可利用LED大屏幕來搭建相應的信息發布系統，通過簡潔的可視化界面協助各個場合做好服務及應對緊急情況。

由于實際情況的錯綜復雜，很多時候信息發布系統需要幾路信號同時在LED大屏幕上顯示出來，方便人們在任何時間都能各取所需觀看，減少延遲等待時間。這要求LED大屏幕能夠實現靈活分屏顯示，同時能對信號進行標識以便快速識別信號源。要達到這一效果就離不開針對LED顯示模式使用的圖像信號處理設備，在這個方案中我們采用ATER LED圖像控制處理器。

本方案中除了上述的顯示及圖像信號處理模塊，我們還需要傳輸及控制模塊來實現系統的便捷實用和管理。

二、系統需求分析

為應對變化的情況，要求系統能夠靈活實現多分屏顯示、全屏顯示、窗口大小及位置的任意切換調整，同時也要求操作簡單且便于管理，因此系統的具體需求如下：

1、能夠將班次、股票、品牌宣傳、促銷及會議等信息清晰呈現給觀看者，顯示畫面大小適中，色彩平衡佳。可通過分屏顯示來靈活的實現信息同步展示和數據對比分析，提升應對不同情況的能力，有效協助人們的出行、工作及應對災害等。

2、系統能夠不間斷持續工作，滿足車站和機場等公共場所的24小時全天運作。同時，由于運作時間長，要求系統內部各設備低耗能且壽命較長，降低系統使用成本，減少后期檢修及維護次數。

3、能夠自適應各種分辨率信號，讓包括4K*2K信號在內的各種常見分辨率輸入信號都能正常顯示。并且，系統可實現像素點對點顯示，使得傳輸至顯示終端的圖像像素恰好與LED屏像素一致，保證顯示品質從像素級抓起。

4、在系統功能效果滿足用戶需要的前提下，設備選用及系統實施力求簡潔，節能減排，愛護環境，為人們提供更美好的生活環境及工作環境。

5、 避免設備過快淘汰，具有良好的向前兼容能力。支持4K*2K超高清信號，在4K普及后依舊是主流系統配置。

三、方案設計原則

信息發布系統注重將需要傳遞的信息真實、快速、有效的呈現在觀眾面前，通過更簡潔直觀的方式給人們提供更好的服務和保障，應遵循如下設計原則：

1、清晰呈現。不遺漏關鍵信息點，圖像信號像素點對點顯示，實現像素級同步。

2、靈活調整。可任意調整分屏數量、模式、大小，實現系統靈活顯示。

3、簡單控制。用戶可通過統一可視化界面來控制系統各設備工作狀態。

4、系統穩定。無故障工作時間長，設備可協同性佳。

5、施修便捷。采用壽命長的設備來搭建系統，利用最優化布線方案降低系統冗雜度。

四、方案設計詳解

1、信號采集。通過PC機、筆記本、DVD或藍光播放器、高清攝像機等設備來獲取某一時間段內特定場所需要傳遞給觀眾的文字、數據、圖片及視頻信息，同時高保真傳輸給LED圖像控制器。

2、信號傳輸。在車站及機場經常遇到需要進行遠距離傳輸的情況，這可直接配套ATER雙絞線傳輸器來實現數字化高清信號長達100m的傳輸。若不涉及遠程傳輸則直接選用普通的DVI、HDMI線即可。

3、信號處理。兼容采集端發送過來的所有常見分辨率信號并進行處理，將任意一路或多路信號切換給顯示終端顯示，能夠達到全屏或分屏顯示效果，最多實現八幅圖像的同時顯示，支持對輸入的所有信號作唯一標識。

4、信號顯示。根據場地不同，使用LED顯示屏陳列自由組合成相對應尺寸的大屏幕，實現畫面清晰呈現，播放流暢，觀眾能從中快速獲得關鍵信息點，達到信息發布目的。

5、集中控制。用IPAD、智能手機及其它IP聯網設備的可視化控制界面向IP-450發出指令，驅動PT-750中控控制接入系統中的多個電用設備。用戶也可以選擇直接通過觸摸屏來實現這些操作。

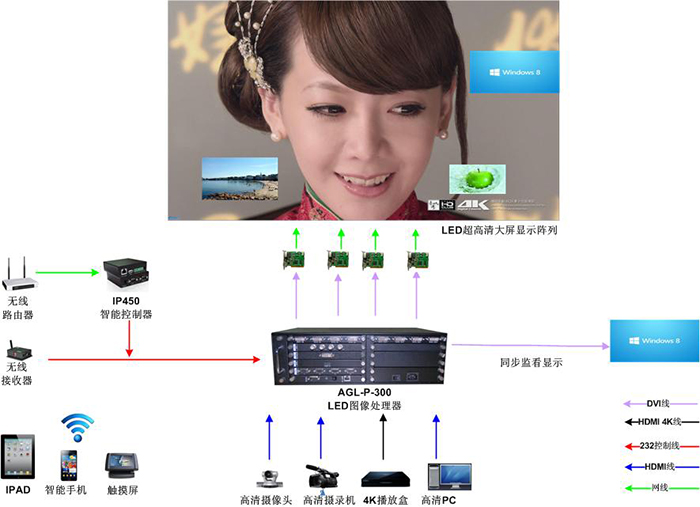

產品應用拓撲圖：

五、方案組成及設備清單

1、AGL-P系列LED圖像控制器，采用插卡式結構設計，支持VGA/DVI/CVBS/HDMI/SDI/HDBaseT/光纖/雙絞線等多種信號格式，可以采集多路信號并實現對這些信號的全屏或分屏顯示，最大支持八畫面的獨立層疊布局。同時支持4K*2K超高清信號并實現像素點對點顯示。

2、IP控制器IP-450，通過互聯網實現對系統設備的一鍵控制，控制平臺無需安裝任何軟件，只需要用終端瀏覽器進行控制即可，可以利用智能手機、IPAD等智能終端進行控制。

3、IP控制器IP-450，一款專為中高端場合應用設計的IPAD智能控制器通過ipad、智能手機等智能平臺進行控制。

4、可編程中控PT-750，完成整個系統的有效快捷的整體控制，適合大中型規模系統設備的管理和控制，自帶14路雙向RS232/RS485控制接口，1路AT-LINK控制接口，一路10/100以太網口，可配套IP-450進行使用，當然可定制內嵌所需要的WEB控制界面，實現多平臺甚至跨平臺操作。

5、無線彩色觸摸屏TP-700C，7英寸手持式陣彩色液晶顯示屏，采用真彩色透射式點陣彩色液晶屏和射頻無線控制技術，實現人機交互集中管理與控制。

6、無線射頻發射器RF-20，一路串口連接，無線射頻信號接收，主要用于與無線觸摸屏通信，一般與其配套使用。

7、LED大屏顯示陣列單元，可通過任意的拼接組合來獲得實際工程需求的尺寸，方便靈活。

產品清單如下：
