一、概述

軍隊指揮調度系統作為作戰分析決策重要輔助平臺，其核心部分由多媒體調度、音視頻通信、GPS/北斗定位、GIS地理信息及安全防護等信多個息交互系統共同構建。戰爭時期，它肩負著戰時資源調配、戰略分析制定、作戰任務下達、戰況實時反饋及作戰信息、數據、人員交互的任務。在和平時期，它支持軍事演練、模擬決策、多部隊集中會議及軍隊駐地的偵查信息動態監測等相關防務工作的順利進行。

作為軍隊指揮中心的多媒體調度系統，需要通過敏捷的信息交互來協助獲取作戰先機，這一點在信息化程度不斷加深的今天更為突出。假使我方能夠提前幾秒分析出敵方導彈的轟炸目標并下達攔截命令，那就比落后幾秒獲得更多的應對時間，就更有可能幫助我方避免一場生靈涂炭的轟炸。

軍隊指揮調度系統直接關系到國家安全、人民生命財產安全、邊防安全和軍隊作戰能力等重大問題，它的穩定運行是保護國家安全的重要保障之一。

二、系統需求分析

和其他行業相比，部隊體系在通信上有其特殊性，要求多媒體調度具有高度的安全性和穩定性，同時也擁有更敏捷的運行能力，所以在整個系統上會有更多特殊的需求點：

1、可將下級所有部隊信息匯集到軍區指揮調度中心，亦可將指揮調度中心下達的指令或分發的資料傳遞給下級所有部隊或指定部隊。通過指揮中心的權限設定和安全密令，下級部隊間可查看指定的一個或多個部隊傳遞的信息，提高溝效率。

2、指揮決策大屏上能夠靈活地同時呈現GPS/北斗定位系統信息、GIS地理信息、以及下級部隊提交的各類音視信息或其它資料，以便進行信息對比分析，提高作戰決策速度。

3、信號能夠進行長距無損傳輸處理，主干線材能夠更好應對戰爭可能引發的高溫、電磁干擾及酸堿失衡等惡劣環境。采用當下可保障信號更安全傳輸的材料，降低信息被竊取的風險。

4、決策過程能夠同步記錄，方便作戰信息整合，依靠客觀資料存檔克服人腦的記憶局限，提高決策參考資源的準確性。同時資料存檔有利于后期分析戰事，提升作戰水平。

5、指揮調度中心和下級部隊能夠即時查看相應的信息，要求信息傳遞交互敏捷高效。

三、方案設計原則

軍隊指揮調度的多媒體調度系統的設計要咬定“高效”、“安全”、“穩定”這三個因素不放松，在此基礎上堅持智能化、人性化的設計原則：

1、敏捷高效。系統內信息、數據、通訊員及決策員之間可進行即時交互，基本無延遲。

2、信息安全。敵方難以通過物理手段或軟件手段這兩者中的任何一種竊取我方信息。

3、穩定可靠。系統性能穩定，可長時間無障礙工作，不延誤戰機。

4、便于擴展。系統預留擴展空間，方便后期更多信號的接入，增強系統適應能力。

5、智能化、人性化。利用現代智能化控制手段，讓系統使用更簡便且操作流程符合用戶習慣。

四、方案設計詳解

1、通過光纖傳輸設備將多達144個處于不同地區的部隊或單位信息統一匯聚到軍區指揮中心，最遠的距離可達到30公里。光纖超強的電磁場抵御能力，以及耐酸、耐堿的超強環境適應性，決定了光纖非常適合于作戰需求的遠距離傳輸。

2、指揮中心的光纖矩陣系統負責接收來自144個部隊或單位的單點信息，每個單點可同時接入圖像工作站、PC主機、筆記本、高清攝像頭的HDMI/DVI/SDI/VGA/音頻等多種信息方式，指揮中心根據所需信息自由調取。并可將信息命令快速下達給相關單位。

3、指揮中心的融合大屏幕呈現系統最多可選擇來自不同部隊音視頻信息或GPS/北斗定位系統、GIS地理信息系統等16種信號同時顯示，以便進行信息對比分析。

4、系統可全程記錄指揮中心整個指揮過程的視音頻信息，并及時儲存管理，方便后期使用時隨時調取。

5、可通過無線彩色觸摸屏圖形化界面，將設備操控、信息管理有機與指揮調度相結合，精確快捷的調用預案和數據，充分發揮系統人性化和智能化，“所見即所得”。

6、系統內嵌局域網控制，與部隊內部局域網相連，使用人員只需通過iphone、ipad、Mac等設備登錄局域網IP地址實現的一鍵信息調用，整個系統更加智能化、人性化，符合現代軍事信息化建設的要求。

7、指揮中心可根據各地區部隊或單位的級別情況，設置權限密鑰，144個不同地區部隊或單位在所擁有的操作權限內可自由調取相關信息。

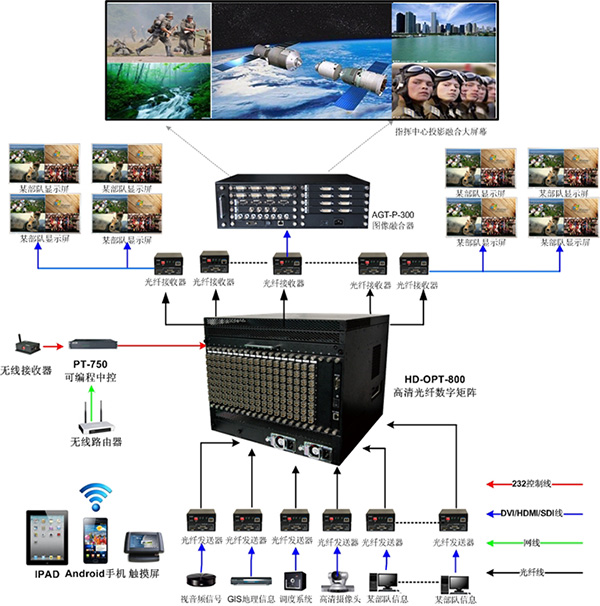

產品應用拓撲圖：

五、方案組成及設備清單

1、光纖矩陣HP-OPT-800系列，支持144路光纖信號輸入、144路光纖信號輸出，以光纖作為傳輸介質，采用全數字零壓縮技術，實現圖像點對點的完美顯示。

2、光纖傳輸模塊DT-20，支持1路HDMI、1路VGA、1路音頻同傳，采用單芯單模光纖傳輸方式，最遠距離可達30km。

3、光纖傳輸模塊ST-20，支持1路SDI、1路RS232、1路網絡、1路音頻同傳，采用單芯單模光纖傳輸方式，最遠距離可達30km。

4、光纖傳輸模塊VT-20，支持1路DVI-I、1路RS232、1路網絡、1路音頻同傳，采用單芯單模光纖傳輸方式，最遠距離可達30km。

5、光纖傳輸模塊CT-20，支持2路CVBS、1路RS232、1路網絡、2路音頻接口同傳，采用單芯單模光纖傳輸方式，最遠距離可達30km。

6、AGT-P-300派克系列圖像融合器，支持標準4K*2K，8K*4K超高清畫面顯示、遠程監控、多邏輯融合應用、OSD標識、畫面旋轉、雷達圖像透明疊加及極限密鑰管理等特色功能，非常適用于高要求指揮調度中心。

7、IP控制器IP-450，通過互聯網實現對系統設備的一鍵控制，制平臺無需安裝任何軟件，只需要用終端瀏覽器進行控制即可，可以利用智能手機、IPAD等智能終端進行控制。

8、無線路由器，主要用于連接IPAD與IPAD控制器間的通信。

9、可編程中控PT-750，完成整個系統的有效快捷的整體控制，適合大中型規模系統設備的管理和控制，自帶14路雙向RS232/RS485控制接口，1路AT-LINK控制接口，一路10/100以太網口，可配套IP-450進行使用，當然可定制內嵌所需要的WEB控制界面，實現多平臺甚至跨平臺操作。

10、無線彩色觸摸屏TP-700C， 7英寸手持式陣彩色液晶顯示屏，采用真彩色透射式點陣彩色液晶屏和射頻無線控制技術，實現人機交互集中管理與控制。

11、無線接收器RF-20，一路串口連接，無線射頻信號接收，主要用于與無線觸摸屏通信，一般與其配套使用。

產品清單如下：
