BIT-Ma-ADI-0909是一款9進9出的全數字超清矩陣切換器，最高支持分辨率可達4Kx2K的分辨率，支持3D視頻，HDCP1.4規格，16 bit顏色深度，可以給客戶帶來無損真、無延時的超清全數字化體驗。提供多種控制接口（RS232，TCP/IP）滿足客戶的控制需求。應用范圍：數字視頻多屏顯示系統，可視指揮調度、平安城市、醫學示教系統、衛星測繪、視頻會議及視頻監控等需求高品質數字視頻顯示領域。
1.2 功能特點
Ø 支持9路HDMI視頻輸入、9路HDMI視頻輸出的交叉切換；
Ø 支持最高分辨率4K x 2K，支持3D視頻；
Ø 前置面板LCD顯示反饋實時狀態，長時間無操作，顯示屏自動進入休眠低功耗狀態；
Ø 支持HDMI 1.4協議,支持HDCP1.4協議，以及3D TV，兼容DVT 1.0協議；
Ø 多種控制方式：按鍵面板操作、RS-232、TCP/IP；
Ø 靈活的EDID讀取機制，解決各種連接兼容性問題；
Ø 集成多種控制協議，方便快捷地和各類中央控制設備搭配使用；
Ø 產品固件可通過網口進行現場升級，可以方便地提供工程現場遠程支持和用戶特殊功能的定制；
Ø 輸入端內置均衡器最遠可達30米,輸出端最遠可達15米；
Ø 強大的存儲功能，可存儲和調用多個預存的切換模式；具有掉電記憶功能，帶有斷電現場保護功能；
Ø 標準1U工業機箱,安裝方便,操作快捷,支持7X12小時不間斷工作，支持90-264V范圍的AC電源；
Ø 產品固件可通過網口進行現場升級，可以方便的提供工程現場遠程支持和用戶特殊功能的定制;

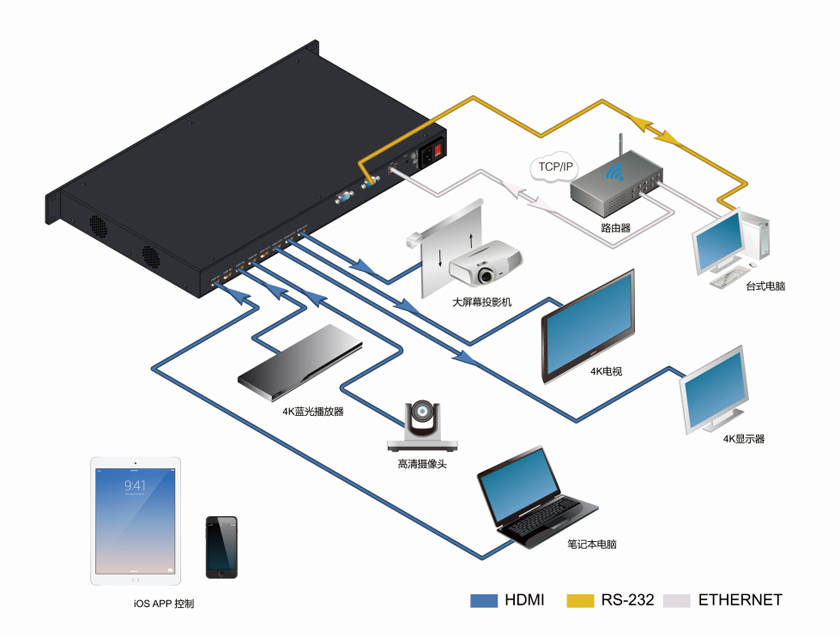

1.4 系統連接示意圖
2 硬件說明

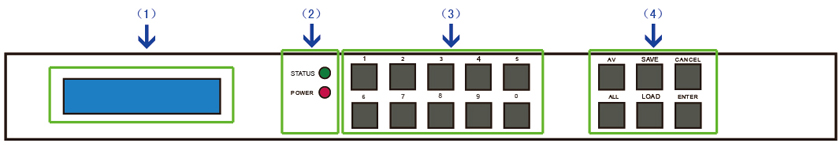

2.1 前面板示意圖及功能說明
(1) 液晶屏：用于顯示按鍵及控制主機對矩陣的實時操作狀態。
(2) POWER：機箱內部工作電源指示燈，上電后常亮，指示電源正常工作。
STATUS：機器處理命令時閃爍，處理完常亮。
(3) 數字鍵0 ~ 9。
(4) 功能按鍵。功能簡要描述如下表格：
|
AV |
切換按鍵，間隔開輸入輸出 |
|
ALL |
自選輸入切換到所有輸出 |
|
SAVE |
場景保存，配合數字鍵使用 |
|
LOAD |
場景調用，配合數字鍵使用 |
|
CANCEL |
取消本次操作 |
|
ENTER |
確認操作 |
|
IN |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
OUT |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
如圖上顯示每兩位數字表示一個通道，IN表示輸入通道，OUT表示輸出通道。IN一排的數字隨通道切換而變化；OUT一排的數字固定不變。
2.1.2 前面板功能分類描述及舉例
Ø 一對一通道切換。
如將第3 路圖像信號切換到第4 路輸出，在前面板按鍵按下：
“3”+“AV” + “4”+“ENTER”（LCD 顯示見下圖）；
|
I N |
1 |
1 |
1 |
3 |
1 |
1 |
1 |
1 |
1 |
|
OUT |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Ø 一對所有通道切換。
如將第2 路圖像信號切換到所有9路輸出，在前面板按鍵按下：
“2”+“AV”+“ALL”+“ENTER”（LCD 顯示見下圖）
|
IN |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
|
OUT |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Ø 場景保存及調用
當前輸入輸出對應關系保存，前面板按鍵按下： “數字” + “SAVE”
調用保存過的輸入輸出對應關系，前面板按鍵按下： “數字” + “LOAD”
注：本機能保存9個場景（數字1~9）。

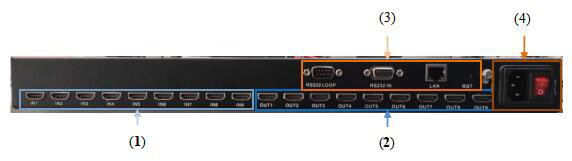

2.2 后接口板示意圖及功能說明
（1） HDMI輸入端口
（2） HDMI輸出端口
（3） 控制接口
|
RS232IN |
串口本地控制端口，對矩陣進行遠程操控。 |
|
RS232LOOP |
本地串口信號環出端口，用于轉發矩陣串口命令。 |
|
RJ45 |
TCP/IP網絡控制端口，對矩陣進行遠程操控。 |
|
RST |
復位按鍵，按下該鍵重啟機器。 |
（4） 電源接口
3 矩陣控制方式
3.1 RS232 控制接口
矩陣提供標準的RS-232串行通訊端口，可通過電腦或其它控制設備來對矩陣進行控制。該矩陣還提供RS-232 LOOP環出接口用于轉發矩陣串口命令。
串口出廠默認配置：
波特率：9600，數據位：8位，停止位：1，無奇偶校驗位

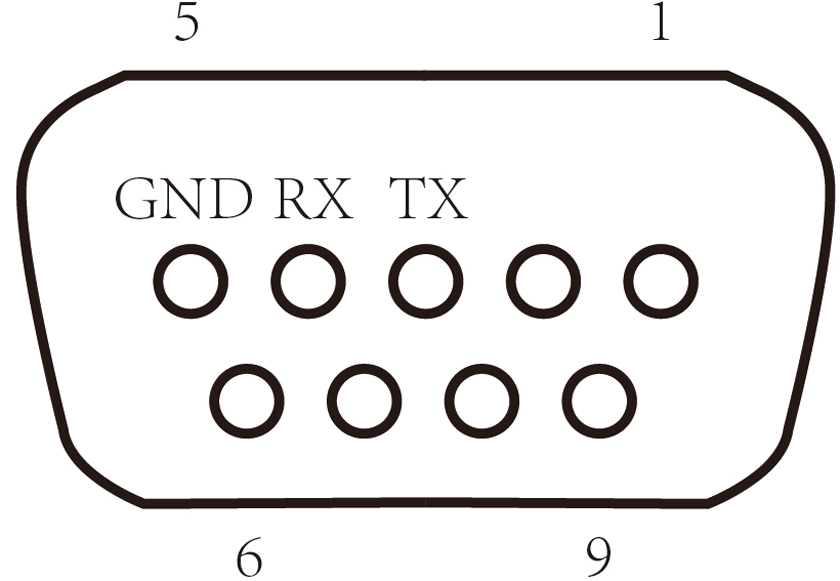

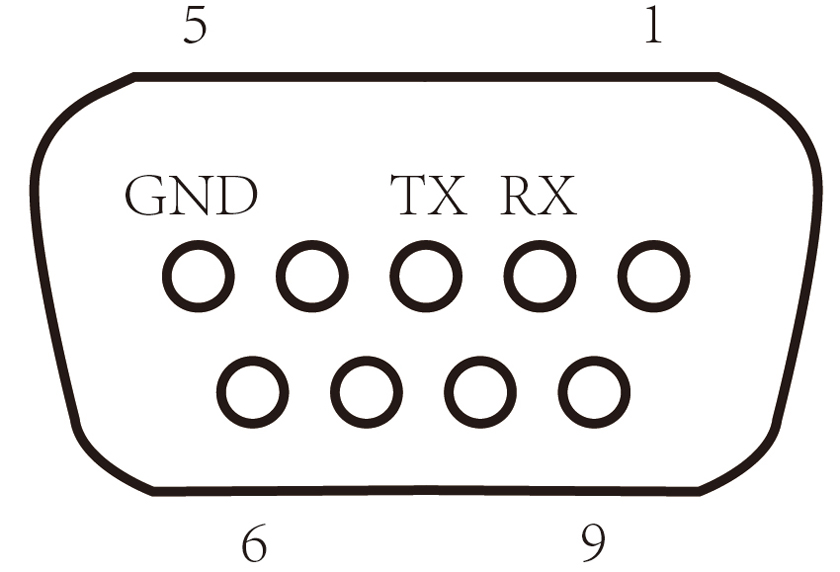

■ RS232 IN接口的PIN腳定義如下： ■ RS232 LOOP接口的PIN腳定義如下：
|
腳位 |
信號 |
說明 |
|
1 |
- |
- |
|
2 |
TXD |
RS-232協議用，電腦發送數據 |
|
3 |
RXD |
RS-232協議用，電腦接收數據 |
|
4 |
- |
- |
|
5 |
GND |
信號地 |
|
6 |
- |
- |
|
7 |
- |
- |
|
8 |
- |
- |
|
9 |
- |
- |
|
腳位 |
信號 |
說明 |
|
1 |
- |
- |
|
2 |
- |
- |
|
3 |
RXD |
RS-232協議用，電腦接收數據 |
|
4 |
TXD |
RS-232協議用，電腦發送數據 |
|
5 |
GND |
信號地 |
|
6 |
- |
- |
|
7 |
- |
- |
|
8 |
- |
- |
|
9 |
- |
- |

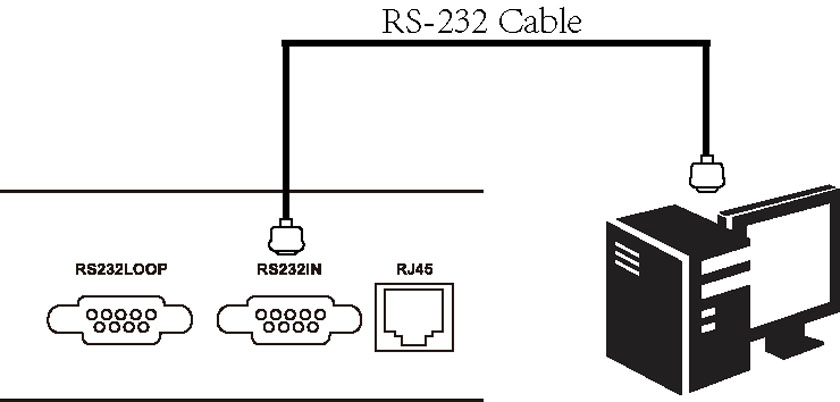

RS232控制接口連接方式
如下示圖通過RS232線纜連接矩陣到控制電腦主機，完成連接后，可以通過矩陣支持的命令集對矩陣進行遠程控制操作（矩陣命令集在后面章節有說明）。
3.2 RJ45 網絡控制接口
網絡接口基于TCP/IP網絡通訊協議，實現在以太網環境下的遠程控制，即遠程客戶通過互聯網控制本地設備。
網絡端口出廠默認配置：
|
端口號 |
1030 |
|
IP地址 |
192.168.0.188 （靜態IP，接路由時矩陣動態獲取IP地址） |
|
子網掩碼 |
255.255.255.0 |
|
網關 |
192.168.0.1 |
3.2.1 RJ45 網絡控制接口的兩種連接方式

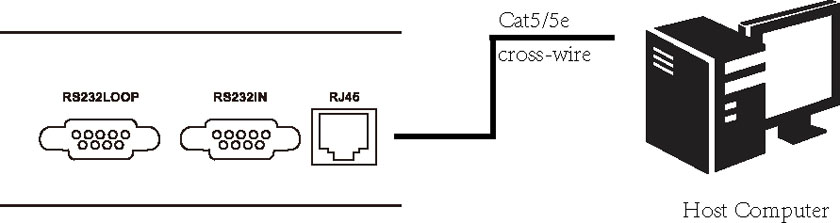

1) 交叉線連接
通過 CAT5/5e 交叉線網線直連矩陣到控制電腦。

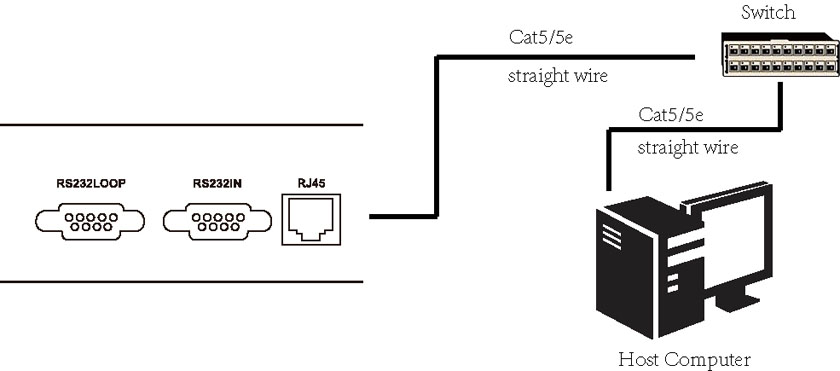

2) 直通線連接
通過CAT5/5e 直通網線連接矩陣到網絡交換機或路由器。
3.2.2 線序描述
在這個系統中，CAT5/5e cable 被用來連接矩陣到網絡控制設備，每個設備都使用RJ-45水晶頭來固定網線連接口。標準線序描述如下：

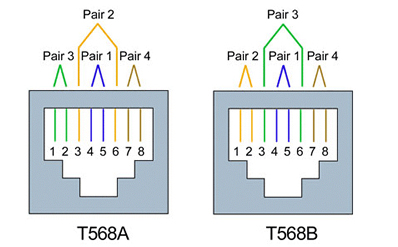

EIA/TIA 568A標準和EIA/TIA 568B標準:
|
T568A 線序 |
|||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
白 綠 |
綠 |
白 橙 |
藍 |
藍 白 |
橙 |
白 棕 |
棕 |
|
T568B 線序 |
|||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
白 橙 |
橙 |
白 綠 |
藍 |
白 藍 |
綠 |
白 棕 |
棕 |
直通線連接：都使用T568B 標準。
交叉線連接：一端使用 T568A 標準,一端使用 T568B 標準。
4 矩陣協議集
4.1 切換指令
■ 單路切換
|
電腦到矩陣 |
功能 |
矩陣到電腦 |
例子 |
|
[X1]V[Y1]. |
單路視頻 輸入[X1]到輸出[Y1] |
V:[X1]->[Y1]! |
1V1. |
|
[X1]V#. |
單路視頻輸入[X1]對應到輸出[Y1] |
[X1] V Through! |
1V#. |
|
[X1]#. |
單路音視頻輸入[X1]對應到輸出[Y1] |
[X1] A/V Through! |
1#. |
■ 快速多路切換
|
電腦到矩陣 |
功能 |
矩陣到電腦 |
例子 |
|
[X1]V[Y1],[Y2]. |
單路視頻輸入[X1]到[Y1],[Y2] |
V:[X1]->[Y1],[Y2] ! |
1V1,2,3. |
|
[X1]All. |
音視頻輸入[X1]到所有路輸出 |
[X1]A/V TO All! |
1All. |
|
AllV#. |
所有視頻通道一一對應輸出 |
All V Through! |
AllV#. |
|
All#. |
所有音視頻通道一一對應輸出 |
All A/V Through! |
All#. |
|
[X1],[X2]V#. |
多路視頻輸入通道一一對應輸出 |
[X1],[X2] V Through! |
1,2,3V#. |
|
[X1],[X2]#. |
多路音視頻輸入通道一一對應輸出 |
[X1],[X2] A/V Through! |
1,2,3#. |
|
電腦到矩陣 |
功能 |
矩陣到電腦 |
例子 |
|
Save[N]. |
將當前的音視頻端口連接狀態存在第N個預設定中 |
Save To F[N]! |
Save1. |
|
Load[N]. |
將第N個預設定調出作為當前的端口連接 |
Load From F[N]! |
Load1. |
4.3 查詢指令
|
電腦到矩陣 |
功能 |
矩陣到電腦 |
例子 |
|
Status[Y1]. |
查詢單路音視頻輸出的連接狀態 |
V:[X1]->[Y1]！
|
Status1. |
|
Status. |
查詢所有路音視頻輸出的連接狀態 |
V:[X1]->[Y1]！ …… |
Status. |
5 常見故障及其維護
1．信號干擾較大：本設備所使用電源必須接有電源保護地，并保證同輸入、輸出設備的電源保護地為同一保護地。對于使用計算機進行通訊控制的用戶，必須保證所使用計算機與本設備皆接有電源保護地，且保護地相同。
2．串口控制不了本設備：檢查控制軟件所設定的通信口是否與所接設備的串口相對應；檢查計算機的通信口是否良好。
3．本設備切換時無相應圖像輸出：
（1）檢查相應的輸入端是否有信號。（可用示波器或萬用表進行檢測）如果沒有信號輸入，有可能是輸入連接線斷了或接頭松了，更換連接線即可；HDMI 線纜太長導致無信號輸入，可更換短的線纜。
（2）檢查相應的輸出端是否有信號。（可用示波器或萬用表進行檢測）如果沒有信號輸出，有可能是輸出連接線斷了或接頭松了，更換連接線即可；HDMI 線纜太長導致無信號輸出，可更換短的線纜。
4．拔、插視頻接口時，感覺到有明顯的靜電：檢查設備電源外接地端是否良好接地，請按正確方法接地，否則容易損壞主機。
5．液晶顯示屏不亮，且按鍵操作無反應：可能電源供電不正常。
（不屬于以上情況，可能本設備內部故障，請送給專業人員進行維修。）
|
型號 |
BIT-Ma-ADI-0909 |
|
規格 |
輸入/輸出各支持9 路 |
|
輸入信號 |
全數字HDMI信號 |
|
輸出信號 |
全數字HDMI信號 |
|
控制方式 |
RS-232、TCP/IP |
|
支持分辨率 |
最高分辨率可達4k x 2k（4096×2160 ） |
|
HDMI版本 |
HDMI 1.4，支持3D TV |
|
數字內容保護 |
兼容HDCP 1.4標準 |
|
熱插拔 |
即插即用，安裝方便，支持熱插拔 |
|
輸入線長 |
輸入端內置均衡器最遠可達30米 |
|
輸出線長 |
≤15米 |
|
HDMI輸入/輸出：連接端口 |
HDMI 接口Type A型19針母頭 |
|
外接電源 |
110~220 VAC |
|
工作環境 |
儲存、使用溫度: -20°~+70°C; 濕度:10%~90% |
|
產品重量 |
5KG |
|
額定功率 |
22W |
|
機箱尺寸(WxDxH) |
1U（440mmx263mmx44mm） |
|
質保 |
1年免費保修，終生維護 |
