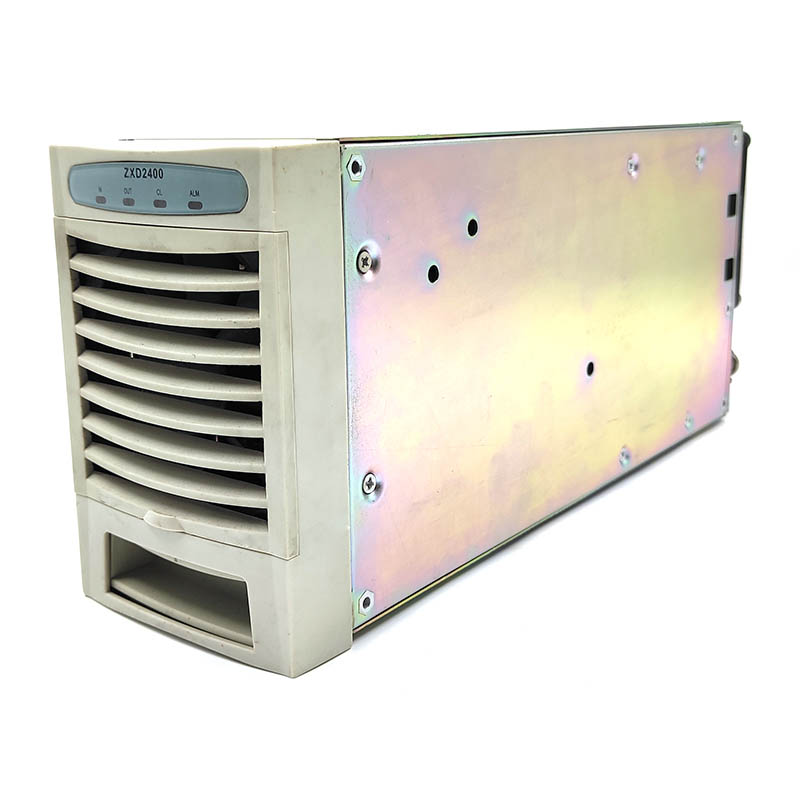

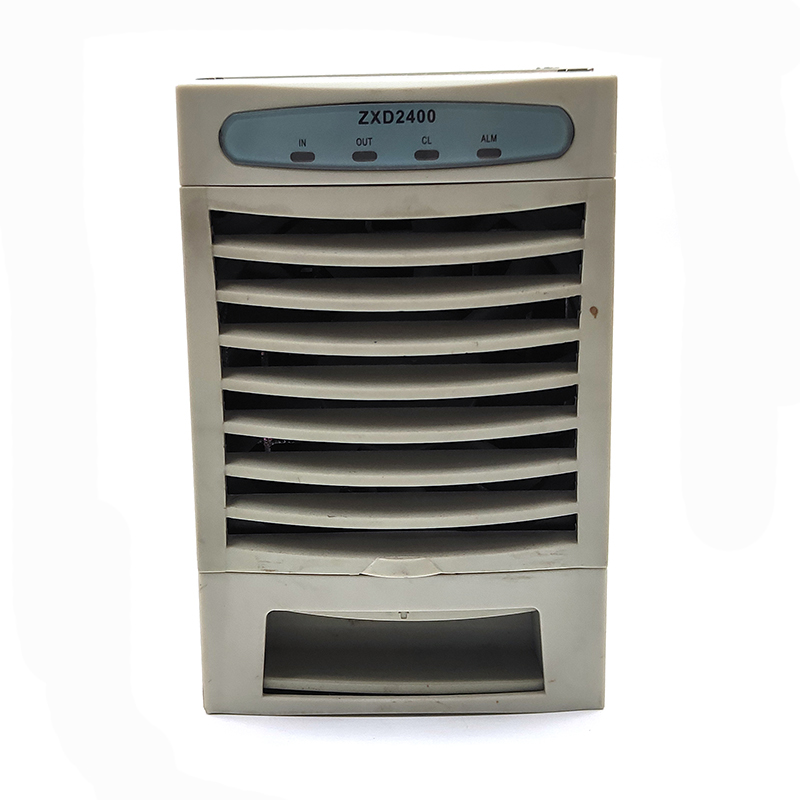

中興ZXD2400整流模塊V4.3版本通信電源模塊
發布日期：2021-4-7 10:38:00
產品說明：
ZXD2400可以方便地組成通信設備的供電系統。一般組合在通信電源系統中使用，也可獨立使用。
中興ZXD2400 V4.3開關整流器滿足110VAC/120VAC/127VAC電網制和220VAC電網制的供電需求。在110VAC/120VAC/127VAC電網制供電時，系統額定直流輸出為48V/30A。在220VAC電網制供電時，系統額定直流輸出為48V/50A。
詳細參數：
產品特點：
中興ZXD2400整流模塊性能參數表:
1、輸入方式:單相三線制(L/N/PE) ;
2、輸入電壓:額定電壓:220VAC，波動范圍:176VAC~300VAC;在110VAC/120 VAC/127VAC電網制供電時:額定輸入電壓:110 VAC/120 VAC/127 VAC，波動范圍:80 VAC~176VAC;
3、輸入頻率:額定頻率:50/60Hz，波動范圍:45Hz~ 65Hz;
4、輸入電流:在交流輸入電壓為110VAC/120VAC/127VAC/220VAC時，輸入電流≤18A;
5、浪涌電流:在額定輸入條件下，啟動沖擊電流不大于額定工作狀態輸入電流峰值的150%(由EMI電容引起的尖峰電流不考慮);
6、效率:在220 VAC電網制供電時，效率≥90%;在110VAC/120 VAC/127VAC電網制供電時，效率≥87%;
7、輸入功率因數≥0.99;
8、輸出功率:在220VAC電網制供電時:額定輸出功率:2400W，輸出功率:3195W;在110 VAC/120 VAC/127 VAC電網制供電時:額定輸出功率:1500W，輸出功率:1915W;
9、輸出電壓:額定輸出電壓:值為48VDC，電壓極性由接法決定，可調范圍（值)∶42VDC~58VDC連續可調;
10、可調范圍:42VDC~58VDC連續可調(通過外部PWM信號調節);
11、限流值:輸入電壓176VAC~300 VAC時: (53±1)A;輸入電壓100 VAC~176 VAC時: (31±1)A;輸入電壓80 VAC~100 VAC時: (20±2)A;限流后，當輸出電壓降至35 VDC~39VDC時回掃;
12、穩壓精度≤±0.6%;
13、電話衡重雜音≤2mV;
14、寬頻雜音電壓≤50mV (3.4kHz~150kHz) s20mV (0.15MHz~30MHz) ;
15、離散頻率雜音電壓≤5mV (3.4kHz~150kHz),s3mV (150kHz~200kHz) ; ≤2mV(20OKHz~500kHz)，s1mV (0.5MHz~30MHz) ;
16、峰-峰值雜音電壓≤150mV (20MHz帶寬);
17、模塊間均流能力:和小者相差1.5A以下(10%負載以上);
18、絕緣強度:輸入對輸出: 3000VAC輸入對機殼:1500VAC輸出對機殼:500VAC;
19、漏電流:小于1.5mA (220VAC輸入);
20、安全標準:符合GB4943-1995的要求;
21、電磁兼容性:符合;
22、可靠性:平均故障間隔時間MTBF≥100000小時;
23、冷卻方式:強迫風冷的冷卻方式(整流器內部有直流風扇，風流量為42CFM) ;
24、工作溫度:-5℃~+65°C;
25、存儲溫度:-40°℃~+70°℃;
26、相對濕度:10%~90%(無凝露);
27、外形尺寸:高×寬×深:134mm×87mm×341mm (不計—體化插座);
28、重量:3.8kg;
29、執行標準:YD/T731-2002通信用高頻開關整流器
