一、雷電的概述

1、雷電定義：雷電是雷雨云之間或云地之間產生的放電現象。

2、雷電危害的方式：

（1）直接雷危害：是指雷電直接擊于建（構）筑物、其他物體、大地或外部防雷裝置上，它的高電壓和大電流產生的電磁效應、熱效應和機械效應會造成許多危害。如使房屋倒塌、煙囪崩毀，引起森林起火、油庫、火藥庫爆炸，造成飛機事故、戶外的人畜傷亡等。直擊雷幾率小危害大。

（2）雷電的靜電感應危害：是指雷雨云閃電時的強大脈沖電流使云中電荷和地面中和，從而引起靜電場的強烈變化，導致附近導體上感應出大量的電荷，如不就近泄如地中，就會產生高的電位，使導體產生火花引起火災爆炸，或者是由于雷電流引起的跨步電壓導致人畜傷亡。

（3）雷電的電磁感應：是指雷電流在50-100微妙時間內，從零安培變化到幾十安培，再由幾十安培變化到零安培，在其周圍產生瞬變的強電磁場。當被保護物距離雷電教近時，主要受靜電感應的影響，距離雷電較遠時，主要受電磁輻射的影響，輕則干擾信號線、天線等無線電通訊，重則  損壞儀器設備。

（4）雷電波侵入危害：是指雷電擊到電源線、信號線及金屬管道后，以電波的形式竄入室內，危及人身安全或損壞設備。

二、建筑物直擊雷防護

直擊雷防護裝置包括接閃器、引下線、接地裝置。

 1、接閃器：接閃桿（分接閃短桿和獨立接閃桿）、接閃帶、接閃線、接閃網以及金屬屋面、金屬構件等組成。

 2、引下線：用于將雷電流從接閃器傳導至接地裝置的導體。

 3、接地裝置：接地體和接地線的總合，用于傳導雷電流并將其流散入大地。接地體埋入土壤中或混凝土基礎中作散流用的導體（如打入土壤中角鋼、建筑物的基礎鋼筋網）。對于鋼筋混泥土結構的房子，應利用基礎內的鋼筋作為接地裝置;對于木結構和磚混結構建筑物，必須作獨立接地方式，當土壤電阻率大，使用接地極較多時也可做周圈式接地裝置。

三、建筑物的內部電源、電子設備的雷電防護

1、接地

 建筑物內部接地有電氣和電子設備的交流工作接地、直流工作接地、金屬外殼、機柜、金屬管、槽、屏蔽線纜金屬外層、電子設備防靜電接地、安全保護接地、功能性接地、浪涌保護器接地等等

2、屏蔽

為減小雷電電磁脈沖在電子信息系統中產生的浪涌，宜采用建筑物屏蔽、機房屏蔽、設備屏蔽線纜屏蔽等等。

3、地凱等電位連接器

  使用地凱DK-DPT不帶電體之間的等電位連接使用導體進行連接，帶電導體之間等電位連接須使用電涌保護器來實現。

4、合理布線

按照規定，在防雷設計中必須考慮線纜間的最小凈距，電力電纜和信號電纜同敷設在接地的同一金屬槽或鋼管中時，需用金屬板隔開。綜合布線纜線與防雷引下線平行凈距1000mm，交叉凈距300mm，與煤氣管平行凈距300mm，交叉凈距20mm。

5、安裝電涌保護器

   根據規定在戶外線進入建筑物總配電箱處應安裝一級電涌保護器，在其后分配電箱、電梯機房配電箱、動力配電箱、特殊重要的電子設備電源口、信號線路上安裝協調配合好的電涌保護器。

四、地凱科技危化企業防雷方案

1、油庫雷電安全

（1）鋼罐頂板鋼體厚度不小于4mm時，不應設接閃桿，當鋼儲罐頂板厚度小于4mm時，應裝設防直擊雷裝置。廠房、泵房、非金屬儲罐應裝設防直擊雷裝置。

（2）金屬儲罐應作環形防雷接地，其接地點不少于兩處，并應沿罐周均勻或?qū)ΨQ布置，其罐壁周長弧形間距不大于30m，接地體距罐壁的距離應大于3m。

（3）浮頂金屬儲罐應將浮頂與罐體作電氣連接，其連接點不少于兩處。

（4）金屬儲罐的阻火器、呼吸閥、量油孔、入孔、切水管、透光孔等金屬附件應作等電位連接。非金屬儲罐必須裝設阻火器和呼吸閥，油罐的金屬配件阻火器、呼吸閥、量油孔、入孔和法蘭盤等必須作電氣連接并接地，且在防直接雷保護范圍之內。

（5）裝卸油品設備（包括鋼軌、輸油管線、鶴管、棧橋等）應作電氣連接并接地，其沖擊接地電阻不大于10Ω。汽車槽車、鐵路槽車、有車在裝運易燃、可燃油品時宜裝阻燃器；

（6）金屬油船和和油駁的金屬桅桿或其他凸出物可作為接閃器。如果船體是木結構或其他絕緣材料的，則應把桅桿或其他凸出金屬物與水線以下的銅板連接。

（7）裝卸油品的碼頭應設有為油船跨接的防靜電接地裝置，接地裝置應與碼頭上裝卸油品的靜電接地裝置相連接，但不能直接與碼頭上的金屬輸油管連接。雷暴時宜中止裝卸油品，并關閉貯器開口。

（8）輸油管路其彎頭、閥門、金屬法蘭盤應作等電位連接，連接處過渡電阻大于0.03Ω時應作跨接。對有不少于五根螺栓連接的金屬法蘭盤。在非腐蝕環境下，可不跨接，當應構成電氣通路。

（9）無線電天線應裝電涌保護器。

（10）油庫防靜電采取接地措施是必須的，但不是絕對的安全，因?yàn)榇蟛糠钟推冯妼?dǎo)率較低，在這些油品中積累的電荷導電很慢，因此，當一種油品泵入油罐時，雖然油罐已經接地，但仍能積聚電荷。因此油庫

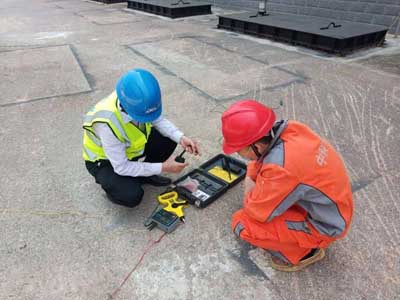

（11）每年雷雨季節之前，應檢查維修防雷設施和接地，檢查內容主要包括：檢查防雷設備的外觀形貌、連接程度，如發現斷裂、損壞、松動應及時修復，運行15年以上，腐蝕較嚴重區域的接地裝置宜進行開挖檢查，發現問題及時處理；檢測防雷設備接地電阻值、等電位連接接觸電阻，如發現不符合要求，應及時修復；ƒ清洗堵塞的阻火芯，更換變形或腐蝕的阻火芯，保證密封處不漏氣。

2、 加油加氣站雷電安全

（1）站內站房、罩棚、加油島、罐區應采用直擊雷防護（入避雷網帶）。

（2）裝有阻火器的地上鋼罐可裝設防直擊雷裝置；鋼質油罐、LPG儲罐、LNG儲罐和CNG儲氣瓶（組）必須進行防雷接地，接地點不少于兩處。

（3）埋地鋼質油罐、埋地LPG儲罐和埋地LNG儲罐，以及非金屬油罐頂部的金屬部件和罐內的各金屬部件，應與非埋地部分的工藝金屬管道相互做電氣連接并接地。

（4） 在爆炸危險區域內工藝管道上的法蘭及膠管兩端連接處應有金屬線跨接。有不少于5根螺栓連接的法蘭，在非腐蝕環境下，可不跨接。

（5）在裝卸油、氣場地應設卸車或卸氣時用的防靜電接地裝置（如防靜電夾子），并應設置能檢測跨接線及監視接地裝置狀態的靜電接地儀。油罐車卸油用的卸油軟管、油氣回收軟管與兩端快速接頭，應保證電氣連接。

（6）加油加氣站內電力線應采用電纜直埋敷設，應增設阻燃型電涌保護器。加油加氣站內信息系統的配電線路首、末端與電子器件連接時，應裝設電涌保護器。站內信息系統應采用鎧裝電纜或?qū)Ь�穿鋼管配線。配線電纜金屬外皮兩端、保護鋼管兩端均應接地。
