防雷接地保護是通過導體和接地，可靠地連接一種保護性接線方法，在該保護性接線方法中，可能會在絕緣材料損壞后或在其他情況下對電器的金屬部分（即與帶電部分絕緣的金屬結構部分）進行絕緣。接地保護系統僅具有相線和零線 可以在沒有零線的情況下使用三相電力負載。只要設備接地良好，系統中的中性線不需要接地，電源的中性點除外。零線連接要求在任何情況下都做接地保護。如有必要，保護零線和零連接保護線可以分別接地。同時，系統中的保護零線必須重復接地。

接地保護和防雷工程的應用

將電氣設備的金屬外殼接地。在絕緣破壞或事故情況下對金屬外殼接電時，可以防止強電流流過人體，從而確保人身安全。

這是一種保護性接線方法，用于連接電器的金屬部分（即與帶電部分絕緣的金屬結構部分），該絕緣部分可能在絕緣材料損壞后或在其他情況下帶電，這會影響導體與接地體可靠連接。 接地保護通常用于配電系統中性點未直接接地的電源系統（三相三線系統），以確保當電氣設備由于絕緣損壞而泄漏時產生的接地電壓不超過安全范圍。 如果家用電器沒有接地保護，則當某個部分的絕緣層損壞或某個相線接觸外殼時，將對家用電器的外殼充電，如果人體觸摸外殼（框架）的電氣設備恰巧絕緣體又損壞，會存在觸電的危險。

相反，如果電氣設備接地，則單相接地短路電流將流經接地設備和人體不會構成電流通路。 一般來說，人體的電阻大于1000歐姆，接地體的電阻按規定不能大于4歐姆，所以流經人體的電流很小，流經接地的電流設備很大。這樣可以減少電氣設備泄漏后對人體的電擊危險。

保護性接地操作和注意事項/防雷接地保護

實踐證明，在中國低壓電網中，使用保護性接地是一種有效的安全保護措施。由于保護接地分為接地保護和零接點保護，因此兩種不同的保護方法所使用的客觀環境是不同的。因此，如果選擇不當，不僅會影響用戶的保護性能，還會影響電網的供電可靠性。那么，作為公共配電網中的電力客戶，我們如何正確合理地選擇和使用保護性接地？

接地保護和零連接保護

要了解和理解接地保護和零連接保護，請掌握這兩種保護方法的區別和使用范圍。

接地保護和零連接保護統稱為保護接地。這是防止人身觸電并確保電氣設備正常運行的重要技術措施。

這兩種保護之間的區別主要體現在三個方面：第一，保護原理不同。接地保護的基本原理是將泄漏設備的泄漏電流限制在地面上，以使其不超過特定的安全范圍。一旦保護裝置超過某個設定值，就可以自動切斷電源。零連接保護的原理是使用零連接線。當設備被絕緣層損壞并形成單相金屬短路時，短路電流用于促使線路上的保護設備快速運行。其次，適用范圍不同。

根據諸如負荷分布，負荷密度和負荷性質等相關因素，《農村低壓電力技術法規》對上述兩種電網操作系統的使用范圍進行了劃分。TT系統一般適用于農村公用低壓電網，屬于保護性接地的接地保護方式；TN系統（TN系統可分為TN-C，TN-CS，TN-S）主要適用于城市公共低壓。適用于電網，工廠和礦山等電力客戶的專用低壓電網。

該系統是保護性接地的零連接保護方法。

目前，中國的低壓公共配電網通常采用TT或TN-C系統，并實現單相和三相混合供電方式。即，三相四線380 / 220V配電，同時為照明負載和電源負載供電。第三，線的結構不同。 接地保護系統僅具有相線和零線�？梢栽跊]有零線的情況下使用三相電力負載。只要設備接地良好，系統中的中性線就必須沒有接地，只有電源的中性點可以。零連接保護系統要求在任何情況下都保護零線。必要時，保護零線和零連接保護線可以分別豎立。同時，系統中的保護零線必須重復接地。

如何選擇正確的防雷接地保護方案？

根據客戶所在的供電系統，應正確選擇接地保護和零接保護方法。

電力客戶應采取哪種保護措施？首先，它必須取決于供電系統所處的配電系統。如果客戶所在的公共配電網是TT系統，則客戶應采用統一的接地保護；如果客戶所在的公共配電網位于TN-C系統中，則應統一采用零線連接保護。

TT系統和TN-C系統是兩個具有各自獨立特征的系統。盡管這兩種系統都可以為客戶提供220 / 380V單相和三相混合電源，但它們不僅可以互相替換，而且可以對其進行保護。

以上要求完全不同。這是因為，在同一個配電系統中，如果兩種保護模式同時存在，則在接地情況下，中性線的相接地電壓將上升到相電壓的一半或更高。受保護的設備。此時，處于零保護狀態的所有設備（因為設備的金屬外殼直接連接到中性線）將具有相同的高電位，因此諸如設備外殼之類的金屬部件會向高壓保護裝置顯示高電壓。

同一配電系統只能使用相同的保護方法，并且不能將這兩種保護方法混合使用。其次，客戶必須了解所謂的保護性接地，并正確地區分接地和歸零保護之間的區別。保護性接地是指由于絕緣損壞，家用電器，電氣設備等可能會用金屬外殼充電。為防止此類電壓危及人身安全而提供的接地稱為保護性接地。直接將保護接地線（PEE）連接到接地極的金屬外殼的接地保護稱為接地保護當金屬外殼連接到保護導體（PE）和保護中性導體（PEN）時，稱為零連接保護。

防雷接地標準的設計工藝

根據兩種保護方法，標準設計和施工工藝標準的不同設置要求。

標準化客戶受電建筑物中配電線路的設計和施工過程標準和要求，并用本地三相五線系統或單相替換新建或翻新的客戶建筑物的室內配電部分三線制。

TT或TN-C系統中的三相四線或單相兩線配電模式可以有效地實現客戶的保護接地。所謂“本地三相五線制或單相三線制”是指將低壓線路連接到客戶后，客戶必須根據實際情況改變原有的傳統接線方式。原始的三相四線制和單相兩線制接線。在頂部，每條額外的保護線都連接到需要實施接地保護電源插座的每個接地線端子。為了便于維護和管理，應在引入電源的配電板上安裝保護線的室內引出線與室外引入線的交點，然后再接入保護裝置。線路應根據客戶所在的配電系統單獨設置。

1，TT系統接地保護線（PEE）的設置要求

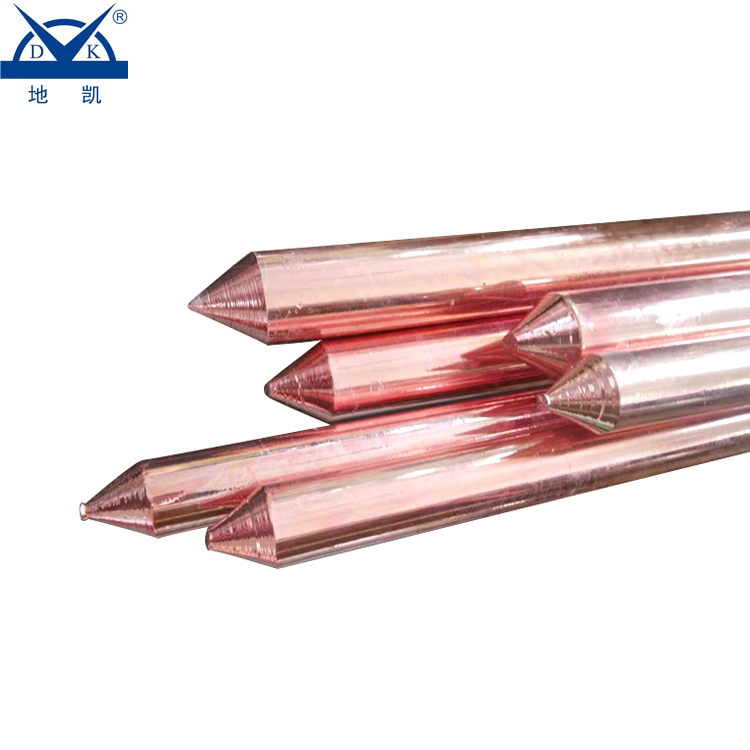

當客戶的配電系統是TT系統時，該系統要求客戶采取接地保護方法。 因此，為滿足接地保護的接地電阻值，客戶應根據《農村低壓電源技術規程》的要求將人工接地裝置埋在室外。 接地電阻應滿足以下要求：

Re≤Ulom/眼

再接地電阻（Ω）

Ulom稱為電壓極限（V）。 在正常情況下，可以將其視為50V的AC RMS值。

Iop（I）附近的剩余電流（漏電）保護器的工作電流

對于普通用戶而言，只要使用40×40×4×2500 mm角鋼，就可以通過機械驅動將其垂直向下推入地下0.6 m，可以滿足接地電阻的電阻要求。然后，用直徑≥φ8的圓鋼焊接，然后引至地面0.6 m，然后以與進口材料相同的電線和類型與配電盤的保護線（PEE）連接。電源階段。
