防雷接地系統中交流電源系統浪涌保護器的選擇與應用（IEC/EN系統）

SPD浪涌保護器等級確定

在 IEC 系統中，SPD 進行了各種測試等級的測試，旨在評估和確保它們?cè)诓煌�位置和環境中的適用性。 嚴格來說，Class是指測試的類型，而不是SPD。 但是，在通常的用法中，SPD 是通過其 Class 來引用的，例如，Class I SPD 是經過測試符合 Class I 要求（具有指定嚴重性）的 SPD，等等。

測試類如下：

I類/ 1類–使用模擬的部分傳導雷電流脈沖進行測試。這些 SPD 將用于高暴露點，例如靠近 SPD 的線路可能被閃電直接擊中的地方，或者安裝在安裝有直擊雷保護系統 (LPS) 的建筑物的入口處。

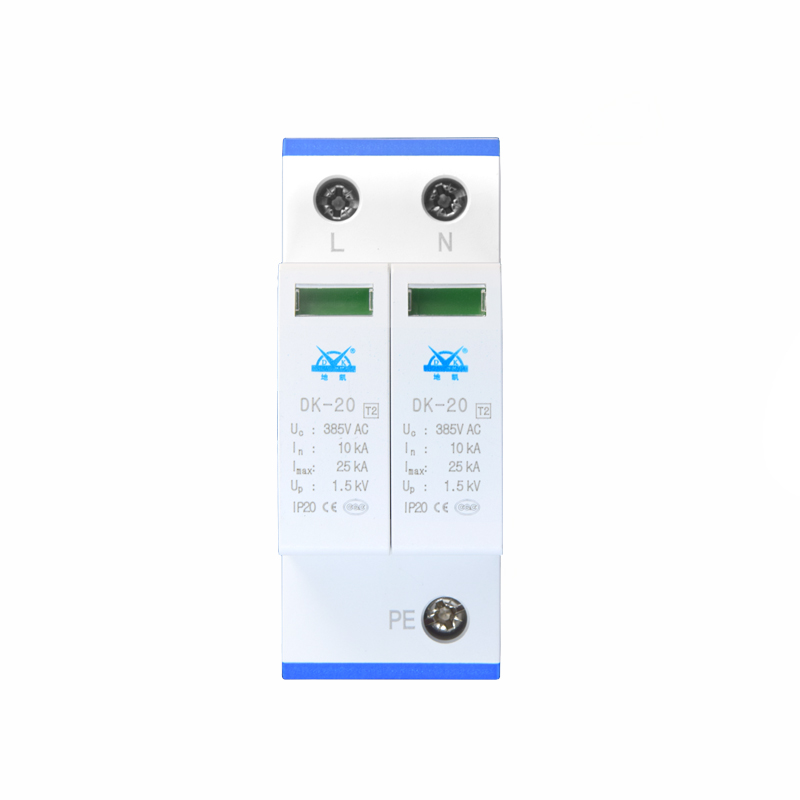

II類/2類–使用持續時間較短的電流脈沖進行測試。這些 SPD 將安裝在預計浪涌電流較小的地方。 這可能位于非暴露位置的建筑物的主要電源入口點（例如，被較高的建筑物包圍），或建筑物內的子面板。

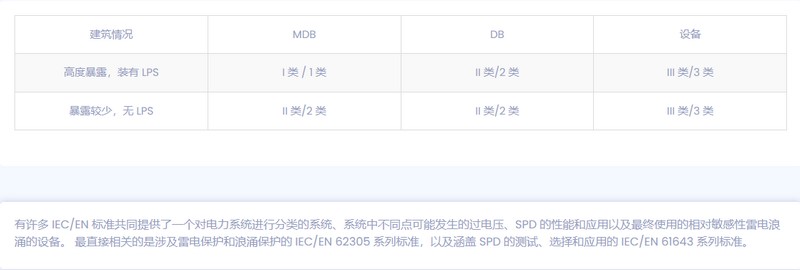

III類/3類–用電壓脈沖測試。這些 SPD 將安裝在要保護的設備上，并且僅預期能夠處理“通過”上游I類或II類 SPD 的殘余電壓浪涌以及相關的小浪涌電流。通常為方便起見，在這些位置也會使用II類保護器。

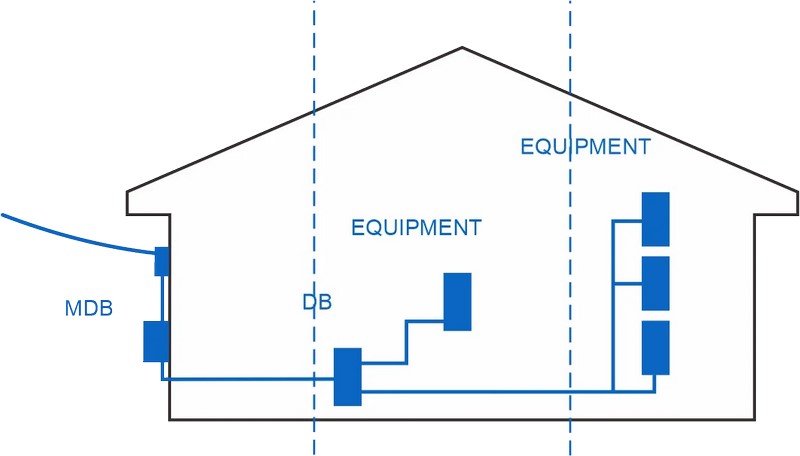

安裝在主配電板、配電板和要保護的設備上的 SPD 類型如下：

根據建筑物的大小和布線長度，可能不需要在所有三個位置安裝地凱科技浪涌保護器。 通常，地凱防雷科技SPD浪涌保護器總是安裝在入口處，而在較小的設備室中，可能只是安裝在設備上。 在分布在多個樓層或大面積的較大建筑物中，SPD 通常會在配電板上提供，另外還會在敏感或關鍵設備上提供。

SPD 的額定主要取決于它們可以處理多大的浪涌電流幅度，以及它們?cè)趥鲗?dǎo)浪涌電流時限制電壓的能力。

SPD浪涌保護器類別

防雷接地系統的SPD選擇與應用（IEC/EN系統）

確定所需的 SPD 等級后，需要確定正確的電壓和配置。 標準 IEC 60364-1 詳細說明了以下系統配置。 在下面的描述中，Un 用于標稱系統電壓，Uc 用于最大連續工作電壓（這是 SPD 的參數）。

TNC 接地系統

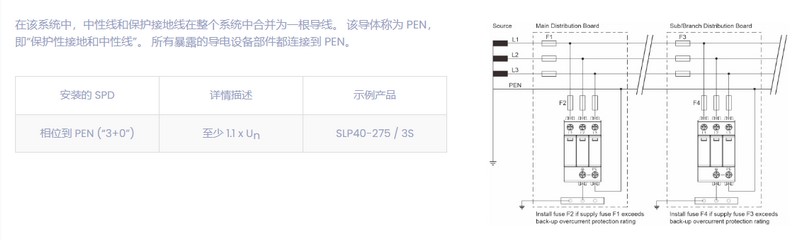

在該系統中，中性線和保護接地線在整個系統中合并為一根導線。 該導體稱為 PEN，即“保護性接地和中性線”。 所有暴露的導電設備部件都連接到 PEN。

例如，在 230 V Ph-N 系統上，Ph-PEN 保護應具有 Uc 至少 255 V 的額定值。通常是帶有 U 的 SPDc 對于 275 至 220 V 系統，將選擇至少 240 V 的額定值。 通常，為了允許電源電壓波動，Uc 至少 1.3 x Un 推薦，如Uc 對于 300 V 系統，將選擇 230 V 的觸發釋放技術。

TNS 接地系統

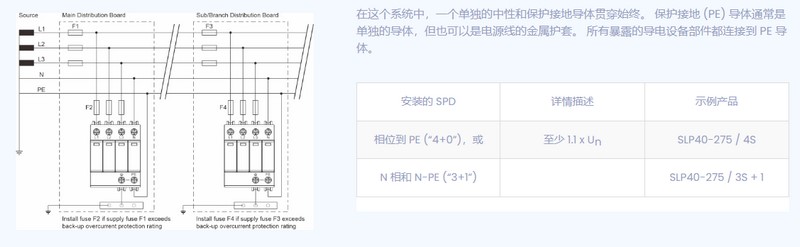

在這個系統中，一個單獨的中性和保護接地導體貫穿始終。 保護接地 (PE) 導體通常是單獨的導體，但也可以是電源線的金屬護套。 所有暴露的導電設備部件都連接到 PE 導體。

例如，在 230 V Ph-N 系統上，Ph-PE（或 Ph-N）保護應具有至少 255 V 的 Uc 額定值。通常為 275 選擇 Uc 額定值至少為 220 V 的 SPD至 240 V 系統。 通常，為了允許電源電壓波動，建議 Uc 至少為 1.3 x Uo，例如 300 V 系統的 Uc 為 230 V。

TNCS 接地系統

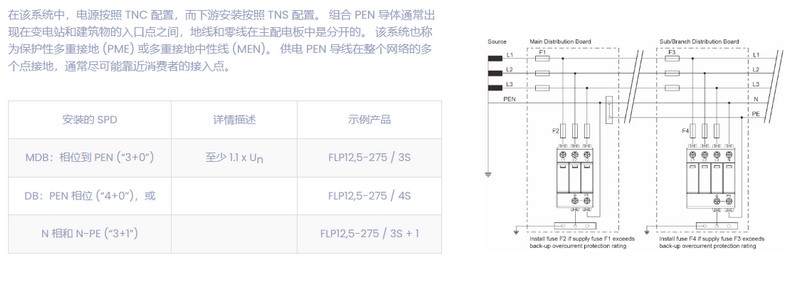

在該系統中，電源按照 TNC 配置，而下游安裝按照 TNS 配置。 組合 PEN 導體通常出現在變電站和建筑物的入口點之間，地線和零線在主配電板中是分開的。 該系統也稱為保護性多重接地 (PME) 或多重接地中性線 (MEN)。 供電 PEN 導線在整個網絡的多個點接地，通常盡可能靠近消費者的接入點。

例如，在 230 V Ph-N 系統上，Ph-PE（或 Ph-N）保護應具有 Uc 至少 255 V 的額定值。通常是帶有 U 的 SPDc 對于 275 至 220 V 系統，將選擇至少 240 V 的額定值。 通常，為了允許電源電壓波動，Uc 至少 1.3 x Un 推薦。

TT接地系統

一種系統，其中一個電源點接地，裝置的外露導電部分連接到獨立的接地電極。 輸入電源中性線未在主配電板上接地。

例如，在 230 V Ph-N 系統上，Ph-N 保護應具有 Uc 至少 255 V 的額定值。通常是帶有 U 的 SPDc 對于 275 至 220 V 系統，將選擇至少 240 V 的額定值。 通常，為了允許電源電壓波動，Uc 至少 1.3 x Un 推薦，如Uc 對于 300V 系統。

在 TT 系統中，為了使過電流保護裝置（熔斷器和斷路器）按預期方式運行，SPD 不得直接從相連接到保護接地，而是從相到中性線和中性線到地線，這一點很重要。 因此，中性線至 PE SPD 既承載 PE 至中性脈沖電流，又承載 PE 至相脈沖電流。 該 SPD 被推薦為 GDT（氣體放電管），因?yàn)樗�通常具有�?yōu)越的能量處理特性。

IT接地系統

帶電部件和大地之間沒有直接連接，但安裝的所有外露導電部件都連接到獨立接地電極的系統。 電源通過高阻抗浮動或接地（以限制故障電流）。 這意味著在相接地故障期間，系統會繼續運行。 這被檢測到，并開始進行維護工作以糾正故障。 然而，在此期間，相對地電壓上升到通常的線對線電壓，并且安裝的 SPD 必須在此期間承受此電壓。 大多數已安裝的 IT 系統不使用中性導體——設備由線到線供電。 它還用于特殊應用，例如醫院的重癥監護病房和特殊的工業應用。

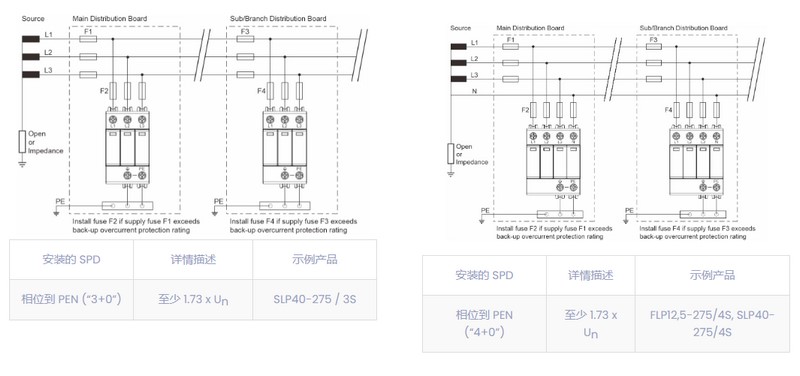

例如，在 230 V Ph-N 系統上，Ph-PE 和 N-PE 保護應具有 Uc 額定電壓為 440 V（允許 LL 電壓和 10% 的容差）。 通常會應用額外的安全裕度，以允許在未接地的 IT 系統中可能發生的不穩定性，例如 Uc 480 V。
