以科技，賦未來！——SBOLA世博萊展廳中控應用方案

　前言

隨著社會的發展進步,具有互動性、傳播性和科技體驗感的數字展廳順應科技發展的需要，成為了現今企業的標配。現代化的數字展廳多運用大量的聲、光、電等技術進行打造。要高效管理諸多設備，我們需要一套系統將它們集中起來進行智能化管理。

　SBOLA世博萊展廳中控系統

SBOLA世博萊展廳中控系統是一種對展廳所有聲、光、電設備進行集中管理和控制的智能化系統。它功能強大、應用廣泛、使用靈活。能夠根據用戶的控制意愿和控制邏輯實現智能化、遠程控制，系統適用于多會議系統集控和大型展廳集中控制管理。它能夠全面提升展廳的日常運營效率，發揮出展廳的最大價值。

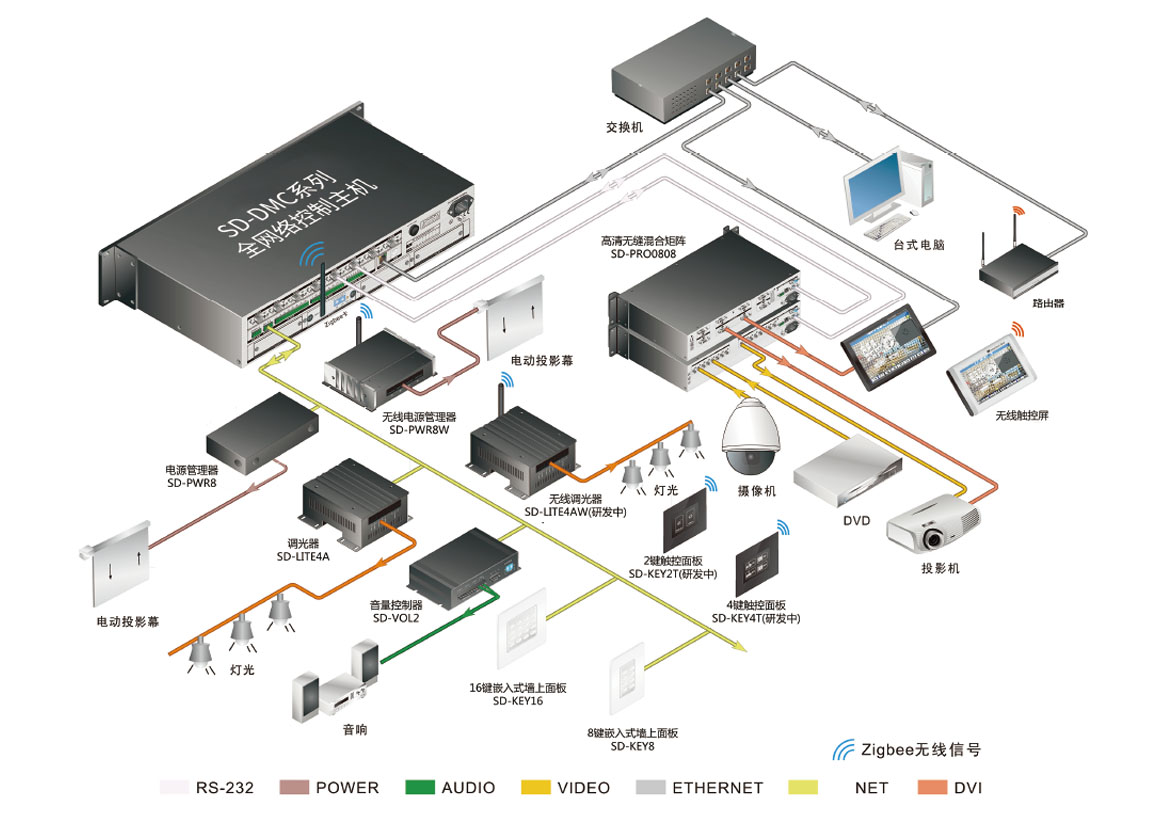

SBOLA世博萊展廳中控系統

　系統功能描述

燈光開關控制

使用電源管理器控制燈光開關。電源管理器每一路有三個端子，常閉、常開、公共。控制燈光開關需要將燈光的火線接入常開端，公共端接公共火線，燈光零線與公共零線并一起。電源管理器到中控只需要布一根網線即可。
投影機開關控制

使用RS232/RS485/IR/NETWORK控制投影機開關。使用RS232/RS485/IR控制投影機，布線就直接布一根網線到中控RS232/RS485/IR的端口上即可。如果使用NETWORK控制投影機，布線就直接一根網線到路由器或交換機，與中控在同一個網絡即可。

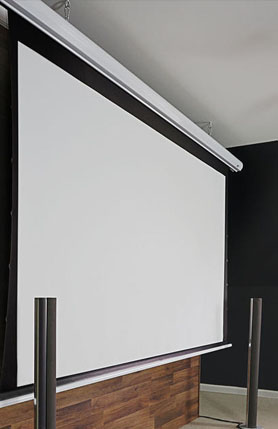

電動幕布/電動窗簾

使用RS232/RS485/IR控制電動幕布/電動窗簾的升降停。使用RS232/RS485/IR控制電動幕布/電動窗簾，布線就直接布一根網線到中控RS232/RS485/IR的端口上即可。
拼接屏開關

使用RS232/RS485控制拼接屏開關。布線只需一根網線到中控的RS232/RS485的端口上即可。
拼接處理器控制

使用RS232/RS485控制拼接處理器的模式選擇、信號切換等。布線只需一根網線到中控的RS232/RS485的端口上即可。

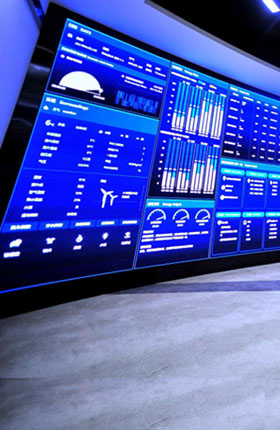

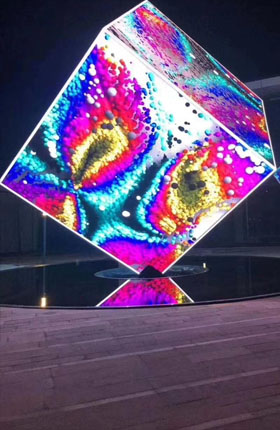

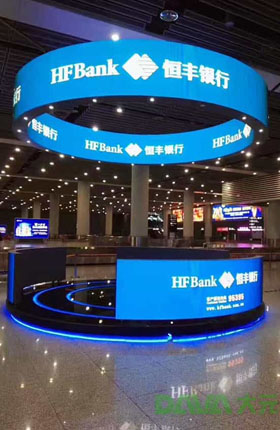

LED屏控制

有的LED屏配電箱支持RS232/RS485控制開關。有的LED屏配電箱支持短路信號控制開關。有的LED屏沒有配電箱，可使用電源管理器+交流接觸器控制LED屏開關。
LED視頻處理器

使用RS232/RS485/NETWORK控制視頻處理器的信號切換、調用模式等。使用RS232/RS485控制需要布一根網線到中控主機串口即可。使用NETWORK控制需要布一根網線到交換機或路由器，與中控在同一個網絡即可。

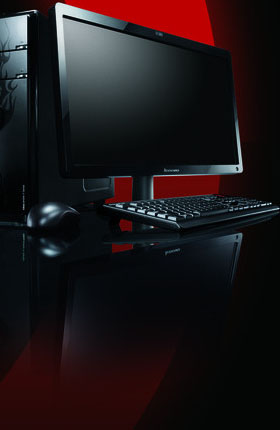

電腦控制

控制電腦開關可以使用網絡控制或繼電器控制開關。使用網絡控制電腦，如果只想控開關機需要在電腦上運行一個“UDP關機軟件”或者使用繼電器控制電腦開關機。如果控制視頻播放，需要在電腦上運行我們的“視頻播放器”，播放軟件包含關機功能。

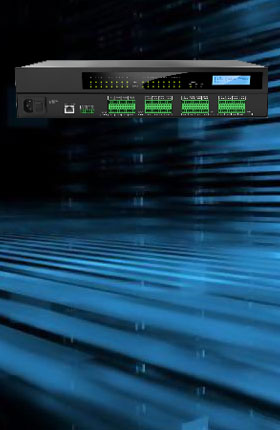

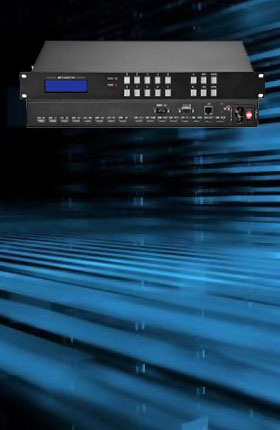

視頻矩陣

使用RS232/RS485控制矩陣的視頻信號切換。使用RS232/RS485控制需要布一根網線到中控主機串口即可。
音頻處理器

使用RS232/RS485控制音頻處理器的音量調節控制。使用RS232/RS485控制需要布一根網線到中控主機串口即可。

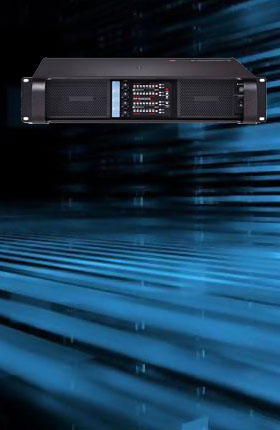

功放/音響

可以使用電源時序器控制電源開關。功放也可以使用IR控制開關。
更多......

SBOLA世博萊展廳中控系統還可以實現更多其它設備的控制功能... ...

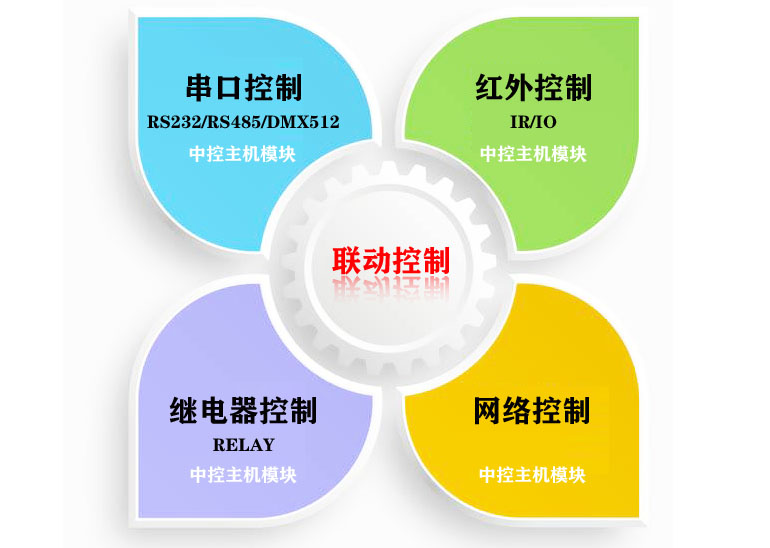

　聯動控制

視頻&燈光聯動控制：電腦裝我們的“視頻播放”軟件，燈光使用電源管理器或燈控臺，實現聯動效果。如：視頻播放到講解A區的房子，我們就可以控制沙盤上A區沙盤的燈光開關，或控制搖頭燈將燈光打到A區。講解到B區，我們就關閉A區燈光，打開B區沙盤燈光或將搖頭燈打到B區沙盤上。每個區域的燈分一路電。

視頻&紅外聯動控制：電腦上裝我們的“視頻播放”軟件，在顯示器的前面裝一個紅外感應器。紅外感應器與中控需要走一條網線，接到中控的IR/IO端口上。當有人走到顯示器前，觸發紅外感應器，中控就會給電腦發一個播放視頻的控制指令。當人從顯示器前離開，也會觸發紅外感應器，中控就會給電腦發一個暫停播放控制指令。可根據實際情況發對應的控制指令。

串口控制(RS232/RS485/DMX512)
——中控主機模塊
基本可以控制所有支持串口的設置。比如展廳的投影機開關、矩陣的視頻信號切換、音頻處理器的音量調節、攝像頭的上下左右控制、拼接屏開關、拼接處理器模式調用、電動幕布、電動窗簾、電源時序器、LED視頻處理器等等。

紅外控制(IR/IO)——中控主機模塊
使用紅外控制電視機開關，信號選擇，音量+/音量- 等。
如果功放的數量少，沒必要接到電源時序器上就可以使用紅外控制功放的大小調節開關等。
控制各種支持紅外的落地空調、中央空調，控制開關、溫度設置等，布線簡單。
如果想用紅外做視頻播放聯動（人靠近顯示器就播放視頻，離開就停止播放），可以使用IO加紅外感應設備就可實現。
有的設備也支持紅外控制（電動幕布、攝像頭）也都可使用紅外控制。

繼電器控制(RELAY)——中控主機模塊
控制電源時序器開關。有的電源時序器不支持串口控制，就可以使用繼電器做短路控制。
電腦主機開關。有些電腦主板不支持網絡喚醒，直接用強電關電腦又會損壞硬盤，就可以使用繼電器做短路控制。只需要在電腦的電源鍵引出兩根線，接到繼電器上就可以了。
幕布升降。有的幕布不支持串口控制，支持短路控制升降，就可以用繼電器來控制。
……

網絡控制——中控主機模塊
控制視頻播放。在電腦上裝一個我們的視頻播放軟件（視頻播放控制），通過在平板的視頻列表即可選擇播放某一個視頻源，控制音量大小，播放/暫停等操作。
控制電腦開關。在電腦上安裝一個關機軟件（UDP關機軟件），即可實現通過網絡控制電腦關機，電腦開機使用網絡喚醒。只需要一根網線與交換機或路由器連接，與中控主機在同一個網絡里就可以了。
控制投影機開關。支持網絡控制的投影機，我們也可以使用網絡控制。只需要將投影機接到交換機或路由器，與中控在同一個網絡就可以了。

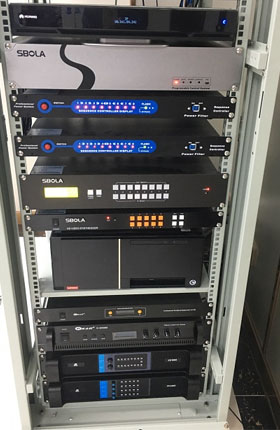

中控主機
* Contex-A9 CPU，512M DDR內存，1G Flash閃存，8G 擴展存儲；
* 2個Arm® Cortex®-A9內核，運行頻率高達1 GH；
* 外置LCD顯示屏，可顯示設備運行狀態和網絡狀態；
* 外置LED端口狀態指示燈，獨立指示端口運行狀態；
* 采用LUA腳本語言和模塊化兩種編程語言，既滿足簡單的系統控制，又自定義模塊，可靈活編寫各種通訊協議，適應各種控制設備。基于全字符串處理，解決傳統中控不能實現的多種功能。
* 2路NET總線接口，支持SD-NET協議，支持自定義NET協議，最大可支持4096個總線協議設備；
* 單機最大可支持10個獨立可編程串行接口，每一路獨立可編程串行接口支持雙向RS232、雙向RS485及DMX512協議；
* 單機最大可支持16路紅外/IO復用接口；
* 單機最大可支持10路DMX512接口；
* 單機最大可支持8路干接觸點接口；
* 支持同一串行接口實時變更配置，實現同一接口多種波特率、配置模式同時運行；
* 支持紅外/IO復用，支持IO高、低電平觸發，支持IO高、低電平輸出；
* 紅外載波全頻段兼容、支持獨立，驗證紅外學習及紅外仿真；
* 配置雙紅外學習系統：USB移動紅外學習棒及內置主機的學習模塊，支持紅外硬件學習；
* 支持端口故障檢測功能，實時檢測各端口狀態；
* 支持多機級聯，支持局域網組網通信；
* 支持TCP server、TCP client、UDP server、UDP client及HTTP；
* 支持TCP/UDP多線程通信，支持TCP客戶端長/短連接，TCP/UDP客戶端鏈接數最大可支持20000個，TCP/UDP服務端鏈接數最大可支持100個；
* 內置宏模塊，支持自定義函數模塊，方便用戶自行管理私有設備；
* 內置高精度時鐘系統，實時同步網絡時鐘，支持自定義某一時刻動作觸發、定時觸發及時間軸觸發；
* 內置大容量存儲空間，支持數據掉電存儲，記錄實時歷史數據；
* 支持多IP地址設定，支持跨網段控制；
* 系統支持ZIGBEE、WIFI、有線網絡等多種通訊方式；
* 系統支持遠程維護、調試、診斷;
* 系統內置web服務器，支持網頁控制；
* 系統支持IOS、安卓、window終端控制。
* 具有CE，RoHS認證，具有第三方檢測報告，具有可靠性測試報告，具有ISO9001：2015認證，具有計算機軟件著作權。

8路串口分配器
1、 1路RS-232串口輸入，8路RS-232串口輸出；
2、輸入數據可指定切換至八路的任何一路輸出；
3、輸出數據的波特率和校驗方式可自定義設定；
4、 ★自帶RING OUT輸出接口，可用于設備的級聯控制；
5、 ★與控制主機配合使用時不占用原有串口；
6、通過面板指示燈，可以清楚觀察端口的操作；
7、結合世博萊（SBOLA）中控使用，可節省控制端口的成本；
8、使用低壓電源，安全可靠；
9、尺寸：483mm長×160mm寬×44mm高；

電源管理器
1、內置8個大電流繼電器，最大電流值20A，最大負載能力2200W/路，總負載能力16KW；
2、手動控制：在機器的正前方，有8個撥碼開關，緊急情況下可以手動控制繼電器的開關，在中控出現故障時可以使用這一功能，很好的保護其他的設備；
3、 ★IO控制：在機器的內部有8個IO接口，在沒有中控的情況下也能使用，用途更廣；
4、 ID選擇：內置ID選碼開關，最多可選址255個；
5、支持8路繼電控制，每路繼電器都有三連接點的接線柱,具有常開與常閉的功能；
6、前面面板帶LED顯示，可指示每個通道工作狀態；
7、 ★支持SD-NET網絡接口、RS232接口、CAN接口，可方便與第三方控制器兼容；
8、 ★可選配ZIBEE無線模塊，實現無線組網控制；
9、 ★具有CE、RoHS認證，具有第三方檢測報告。

紅外感應器
紅外感應器放到每臺一體機的前面，控制線接到中控主機的IO口上。當有人從一體機面前經過就會觸發紅外感應設備，中控就會收到一個控制狀態，中控再通過網絡給提前在一體機上安裝的播放軟件發一個播放/暫停等控制指令。

交換機與路由器
將13臺一體機與中控部署在同一個網絡內。這樣就可以實現中控到每臺一體機之間的網路通訊。

平板電腦
在平板上安裝一個TouchControl控制軟件，即可實現人機交互控制。
