BIT-Ma-ADI-0404是一款4進4出的全數字超清矩陣切換器，最高支持分辨率可達4Kx2K的分辨率，支持3D視頻，HDCP1.4協議，16 bit顏色深度，可以給客戶帶來無損真、無延時的超清全數字化體驗。提供多種控制接口（RS232，TCP/IP）滿足客戶的控制需求。應用范圍：數字視頻多屏顯示系統，可視指揮調度、平安城市、醫學示教系統、衛星測繪、視頻會議及視頻監控等需求高品質數字視頻顯示領域。

1.2 功能特點

Ø 支持4路HDMI視頻輸入、4路HDMI視頻輸出的交叉切換；

Ø 支持最高分辨率4K x 2K，支持3D視頻；

Ø 前置面板LCD顯示反饋實時狀態，長時間無操作，顯示屏自動進入休眠低功耗狀態；

Ø 支持HDMI 1.4協議,支持HDCP1.4協議，以及3D TV，兼容DVT 1.0協議；

Ø 多種控制方式：按鍵面板操作、RS-232、TCP/IP；

Ø 靈活的EDID讀取機制，解決各種連接兼容性問題；

Ø 集成多種控制協議，方便快捷地和各類中央控制設備搭配使用；

Ø 產品固件可通過網口進行現場升級，可以方便地提供工程現場遠程支持和用戶特殊功能的定制；

Ø 輸入端內置均衡器最遠可達30米,輸出端最遠可達15米；

Ø 強大的存儲功能，可存儲和調用多個預存的切換模式；具有掉電記憶功能，帶有斷電現場保護功能；

Ø 標準1U工業機箱,安裝方便,操作快捷,支持7X12小時不間斷工作，支持90-264V范圍的AC電源；

Ø 產品固件可通過網口進行現場升級，可以方便的提供工程現場遠程支持和用戶特殊功能的定制;

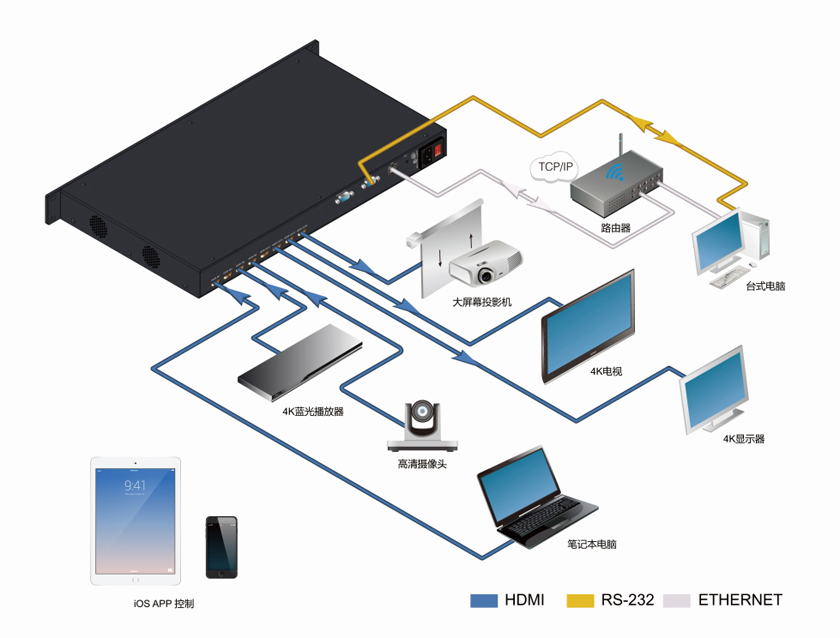

1.4 系統連接示意圖

2 硬件說明

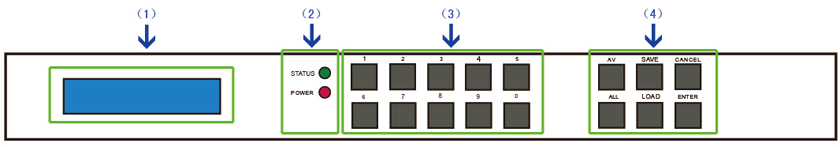

2.1 前面板示意圖及功能說明

(1) 液晶屏：用于顯示按鍵及控制主機對矩陣的實時操作狀態。

(2) POWER：機箱內部工作電源指示燈，上電后常亮，指示電源正常工作。

    STATUS：機器處理命令時閃爍，處理完常亮。

(3) 數字鍵0 ~ 9。

(4) 功能按鍵。功能簡要描述如下表格：

2.1.1 顯示屏顯示格式

如圖上顯示每?jī)晌粩?shù)字表示一個通道，IN表示輸入通道，OUT表示輸出通道。IN一排的數字隨通道切換而變化；OUT一排的數字固定不變。

2.1.2 前面板功能分類描述及舉例

Ø 一對一通道切換。

如將第3 路圖像信號切換到第4 路輸出，在前面板按鍵按下：

“3”+“AV” + “4”+“ENTER”（LCD 顯示見下圖）；

Ø 一對所有通道切換。

如將第2 路圖像信號切換到所有4 路輸出，在前面板按鍵按下：

“2”+“AV”+“ALL”+“ENTER”（LCD 顯示見下圖）

Ø 場景保存及調用

當前輸入輸出對應關系保存，前面板按鍵按下：  “數字” + “SAVE”

調用保存過的輸入輸出對應關系，前面板按鍵按下：  “數字” + “LOAD”

注：本機能保存9個場景（數字1~9）。

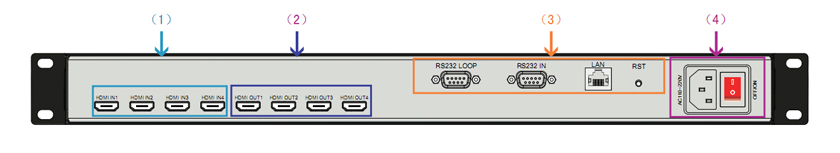

2.2 后接口板示意圖及功能說明

（1） HDMI輸入端口

（2） HDMI輸出端口

（3） 控制接口

（4） 電源接口

3 矩陣控制方式

3.1 RS232 控制接口

矩陣提供標準的RS-232串行通訊端口，可通過電腦或其它控制設備來對矩陣進行控制。該矩陣還提供RS-232 LOOP環出接口用于轉發矩陣串口命令。

串口出廠默認配置：

波特率：9600，數據位：8位，停止位：1，無奇偶校驗位

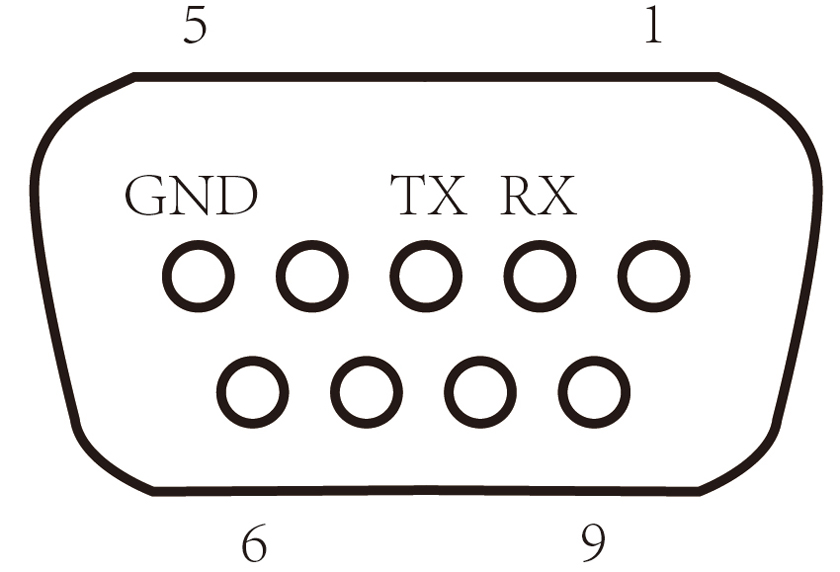

■ RS232 IN接口的PIN腳定義如下：                 ■ RS232 LOOP接口的PIN腳定義如下：

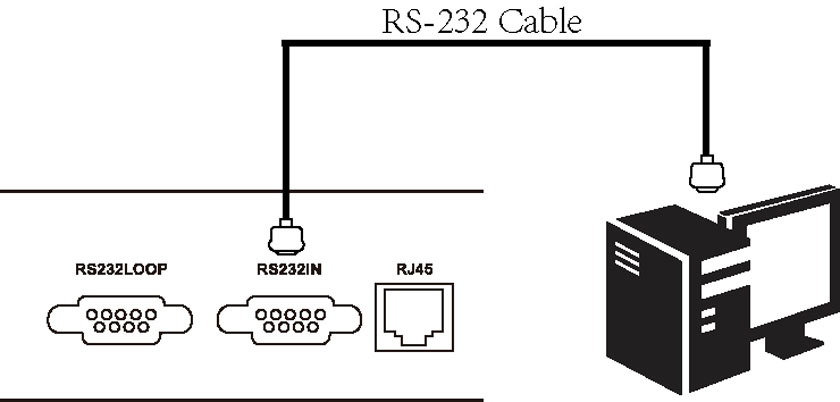

RS232控制接口連接方式

如下示圖通過RS232線纜連接矩陣到控制電腦主機，完成連接后，可以通過矩陣支持的命令集對矩陣進行遠程控制操作（矩陣命令集在后面章節有說明）。

3.2 RJ45 網絡控制接口

網絡接口基于TCP/IP網絡通訊協議，實現在以太網環境下的遠程控制，即遠程客戶通過互聯網控制本地設備。

網絡端口出廠默認配置：

3.2.1 RJ45 網絡控制接口的兩種連接方式

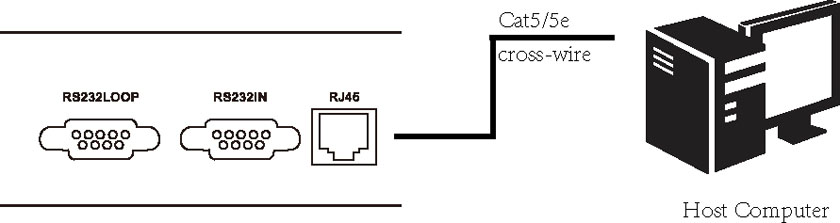

1) 交叉線連接

通過 CAT5/5e 交叉線網線直連矩陣到控制電腦。

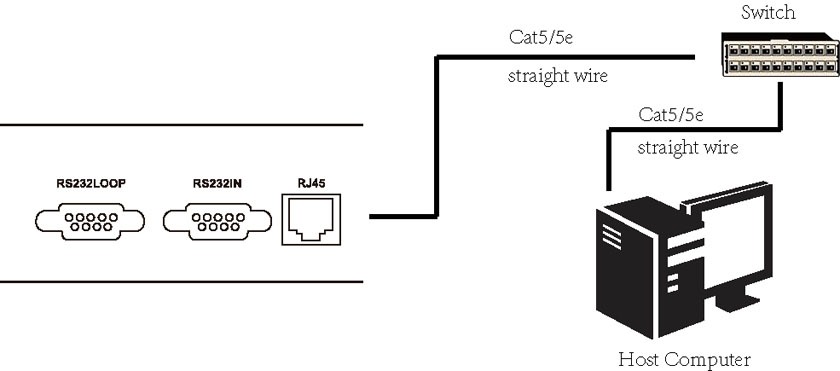

2) 直通線連接

通過CAT5/5e 直通網線連接矩陣到網絡交換機或路由器。

3.2.2 線序描述

在這個系統中，CAT5/5e cable 被用來連接矩陣到網絡控制設備，每個設備都使用RJ-45水晶頭來固定網線連接口。標準線序描述如下：

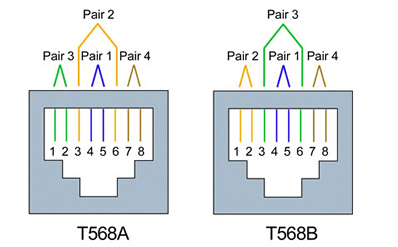

EIA/TIA 568A標準和EIA/TIA 568B標準:

直通線連接：都使用T568B 標準。

交叉線連接：一端使用 T568A 標準,一端使用 T568B 標準。

4 矩陣協議集

4.1 切換指令

■ 單路切換

■ 快速多路切換

4.2 全局預設指令

4.3 查詢指令

5 常見故障及其維護

1．信號干擾較大：本設備所使用電源必須接有電源保護地，并保證同輸入、輸出設備的電源保護地為同一保護地。對于使用計算機進行通訊控制的用戶，必須保證所使用計算機與本設備皆接有電源保護地，且保護地相同。

2．串口控制不了本設備：檢查控制軟件所設定的通信口是否與所接設備的串口相對應；檢查計算機的通信口是否良好。

3．本設備切換時無相應圖像輸出：

（1）檢查相應的輸入端是否有信號。（可用示波器或萬用表進行檢測）如果沒有信號輸入，有可能是輸入連接線斷了或接頭松了，更換連接線即可；HDMI 線纜太長導致無信號輸入，可更換短的線纜。

（2）檢查相應的輸出端是否有信號。（可用示波器或萬用表進行檢測）如果沒有信號輸出，有可能是輸出連接線斷了或接頭松了，更換連接線即可；HDMI 線纜太長導致無信號輸出，可更換短的線纜。

4．拔、插視頻接口時，感覺到有明顯的靜電：檢查設備電源外接地端是否良好接地，請按正確方法接地，否則容易損壞主機。

5．液晶顯示屏不亮，且按鍵操作無反應：可能電源供電不正常。

（不屬于以上情況，可能本設備內部故障，請送給專業人員進行維修。）
