導語

　　2016年投影機市場中,激光光源被業界認定為一種影響投影市場格局的新技術。為何會有這樣的言論出現呢？對此，我們很榮幸的邀請到晉煤激光陳總就激光光源工作原理和效果為我們進行一次深入分析。

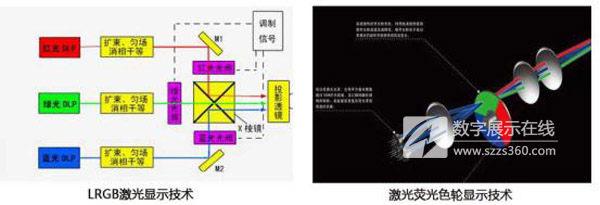

（圖1）RGB三色純激光投影與傳統投影的對比

　　激光投影工作原理：
　　激光投影的技術主要分為兩類，第一RGB均采用激光的激光投影，第二，藍色光源采用激光，紅綠光源來自于藍色激光轟擊磷光粉產生的磷光。第二種激光方案由于只采用了一種顏色的激光器，雖然便宜，但是其顏色的飽和度，色域范圍，系統的光學效率，壽命等仍無法與純激光技術比較。因此業界通常認為激光轟擊磷光的投影技術是激光顯示技術的過渡方案，激光顯示技術最終理想仍然是RGB純激光技術。
　　激光投影的成像原理與傳統光源基本相同，區別在于用激光光源代替了傳統的“燈泡”光源。左圖，是典型的3DLP激光投影的光路原理圖。除了鍍膜工藝需要針對激光的特點進行改進外，關鍵光路元件：菲利普斯棱鏡及鏡頭的結構等沒有變化。雖然僅僅替換了光源，但是給投影系統帶來的效果提升是巨大的，具體表現在如下幾點：
　　第一、顏色顯示范圍大大增加。
　　由圖2可知，RGB純激光光源可以還原、顯示的顏色達到自然界顏色的90%以上，遠遠大于傳統燈泡光源（約60%）。
　　第二、顏色的飽和度高
　　激光投影技術的RGB三原色，光源的譜線極窄，因此其顯示的顏色飽和度就越高，視覺上顏色的純凈度和通透性就越好。而傳統光源從燈泡發出的光線中會過濾出較寬譜線的RGB光，純凈度和通透性就較差。
　　第三、光學擴展量可控，亮度幾乎沒有上線
　　激光光源光束發散角度小，指向性強，便于進行大功率的耦合，雜散光極少，系統的光學效率高。
　　第四、超長的使用壽命
　　目前業界普遍認為的激光光源的使用壽命為：30000小時，光源亮度衰減不超過50%。實際上如果能夠更加合理和精細的管控激光器的工作溫度，驅動電路等環節激光器的壽命還可以更長，理論上甚至可達70000小時。以影院為例，尤其是高亮度的場合（2~4萬流明），采用激光光源，即使7*24小時不停機，也可以運行7、8年的時間，使用成本更低。
　　第五、能效高，無污染
　　激光光源的光電轉化效率高，耗電較低，可達傳統投影系統的1/3。且不含汞等有害物質，使用也沒有炸燈的危險，是綠色能源。
　　隨著純激光投影技術逐漸在市場的發展，RGB純激光投影應用的場合會越來越多，RGB激光光源的激光器的價格會越來越低，RGB純激光投影走進家庭的日子也會越來越快。屆時，消費者即使在家里一樣能享受到影院級的視覺效果。

（圖2）

　　RGB三色純激光投影目前廣泛應用的領域
　　RGB三色純激光光源依靠它獨有的色域廣、亮度高、對比度高、長壽命、節能環保等優點，在投影領域不斷獲得用戶的認可。如今RGB三色純激光投影被廣泛應用在影院市場、工程領域。尤其在配合影院巨幕的解決方案上，RGB三色純激光投影更是充分發揮了其優勢，讓影院在保證最好的觀影體驗的同時，最大程度地降低了成本。

　　晉煤激光影院用純激光投影解決方案案例
　　【安徽合肥自由人影院】
　　自由人影院是大地影院與香港電影導演會戰略合作、攜手打造的高端電影品牌，在電影+的基礎上，從影院的設施、設計到放映系統的改造升級，從超大屏幕到巨幕，從五星體驗到極致享受，自由人都在不斷地突破創新。激光影院也完成了從概念到實體的落地。
　　【背景介紹】
　　目前自由人影院的放映設備大多使用新一代科視放映機和高反射超寬3D金屬銀幕。但由于單色激光相比三色激光在亮度、色域、壽命和成本方面的劣勢，同時為了配合自由人影院的高端定位，影院委托晉煤激光將設備光源部分進行改造升級，以達到極致的觀影體驗。
　　【案例情況介紹】
    本次進行RGB三色純激光光源改造的是安徽合肥自由人影院的巨幕影廳，場地大小22.4*18.6*11.6m，能同時容納400人觀影，對應放映屏幕為增益2.4的金屬透聲幕，大小為19*10m。原放映設備為科視CP4220。但因單色激光光源在亮度、色域、壽命及運行和維護的成本上均不及三色激光，特對原設備在光源等部分進行改造和升級。
　　【改造方案】
　　激光光源升級：2.9萬流明
　　水冷機配置：CPI4000高效超靜音無霜制冷技術（Super SilenceTM）
　　【改造原理】
    為配合本影廳的大容量和巨幕，所以在光源改造方面選擇RGB三色純激光光源，將亮度提高到2.9萬流明，采用1.0：定焦鏡頭，正投方式，對設備進行改造和升級，讓整臺放映機在觀影效果和使用方面也都充分顯示了RGB三色純激光光源的優勢，亮度更高，顏色更艷麗真實和立體，對比度更高，壽命更長，運行20000小時亮度無衰減，光電轉化率更高等優點，讓設備運行更加安全、節能和穩定。同時在噪音方面也做了巧妙的處理，設備所配備的CPI4000的高效超靜音外置水冷系統，可有效將放映設備運行時產生的噪音降到30db以內。整體的改造方案，對影院系統而言，在最大程度地降低了運行成本的同時，更為用戶打造了最為極致的觀影體驗。
　　【整體風格與效果】

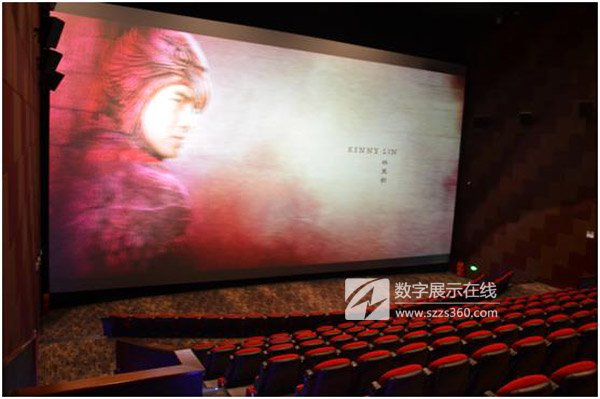

（圖3）

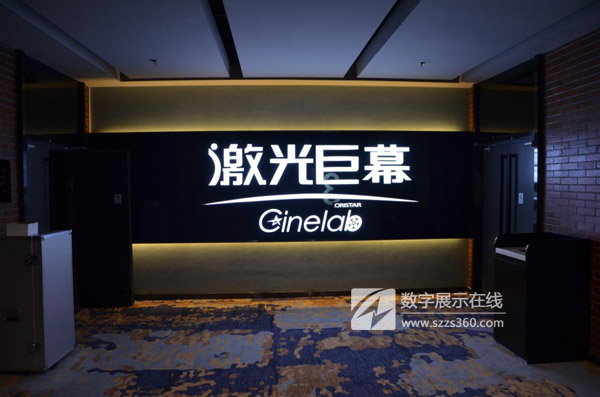

（圖4）

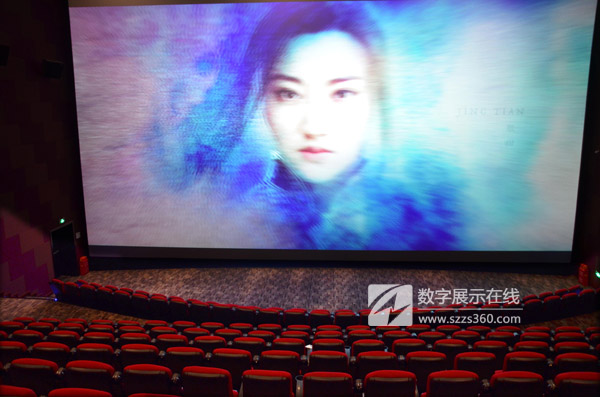

（圖5）

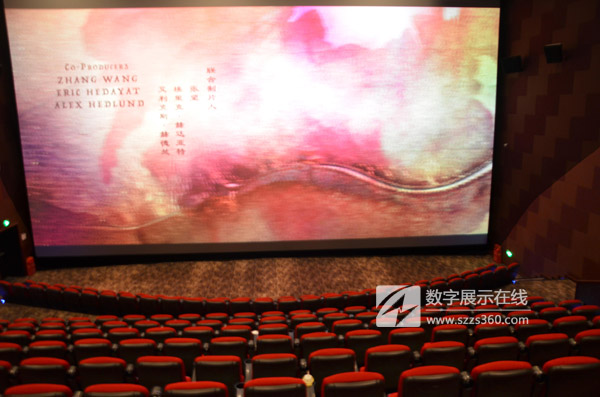

（圖6）

　　編者語

　　RGB純激光光源作為新一代顯示技術，其應用于院線放映技術，可以說是一次大的飛躍。它憑借著高亮度、色域廣、壽命長、高穩定性等諸多性能優勢，不僅為院方帶來了高性價比產品，讓他們從成本、環保和安全性等方面得到了有效的改善，同時RGB純激光光源還可以滿足不同影廳和屏幕對亮度的需求，其結合新型的散斑抑制和主動快門式3D技術等更大程度地給予用戶頂級的視覺體驗，讓光影色彩更加飽滿亮麗，更立體更真實地完美組合在一起，將更清晰的電影畫面?zhèn)鬟f給影迷，并將影院放映技術推向了全新的高度。未來中國的電影一定以激光技術為核心，而RGB純激光光源也將是未來影院的絕佳選擇，并將成為投影系統光源的主流趨勢。將引領世界進入“激光電影放映時代”。
