一.1、 產品特點

1. BIT-MSE-4K60-104PRO創意超清處理器是專門針對多桌面運行與多通道投影融合需求開發的一款工業級高性能產品，采用HDMI/DP輸入接口，HDMI輸出。

2. 超高分辨率，輸出最高支持分辨率4x1920x1200@60Hz/1920x1200x4@60Hz，向下兼容低分辨率。

3. 支持1xN，Nx1，MxN以及旋轉90°等比拼接，不拉伸，不變形，視野更開闊。

4. 采用45nm工藝高端可編程FPGA芯片，全硬件實時處理架構，超快處理速度不延遲。

5. 工業級設計，加厚6層PCB板材，16KV超強防靜電能力，超強的產品穩定性。

6. 支持并聯使用，保障大屏實時顯示需求。

7. 低功耗節能環保設計，內部采用傳導散熱，不需任何外部散熱措施，可靠性極高。

一.2、 應用場景

超高分辨率桌面應用，超大屏幕墻，指揮調度系統，多屏幕視頻監控，工程顯示應用，多通道投影，虛擬現實，環幕影院，大型廣告墻，LCD/LED多屏等。

三、 操作說明

三.1、 設備面板說明

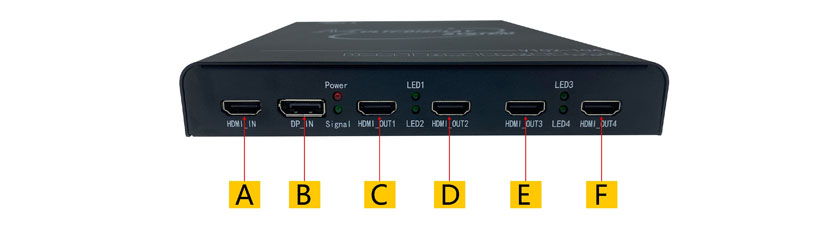

A：HDMI 2.0 輸入

B：DP 1.2 輸入

C：HDMI 輸出

D：HDMI 輸出

E：HDMI 輸出

F：HDMI 輸出

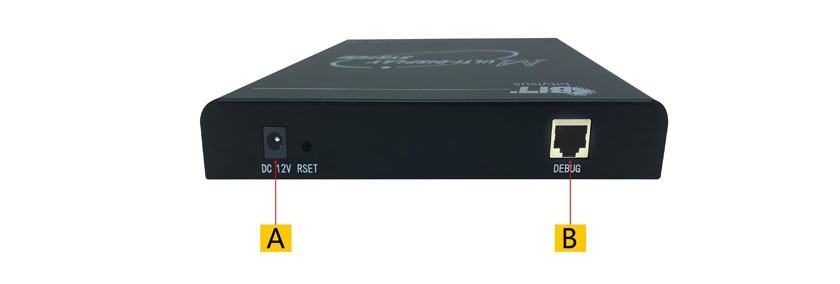

A：電源接口

B：DEBUG 調試口

三.2、 典型連接案例

1) 電腦顯卡輸出接多屏寶輸入。

2) 多屏寶輸出接顯示設備，多屏寶輸出口序號接對應顯示屏。

3) 多屏寶接12V電源供電。

4) 正確連接完成后，電源燈，信號燈和輸出燈會顯示常亮狀態。

5) 多臺多屏寶設備連接較靈活，可任意組合。

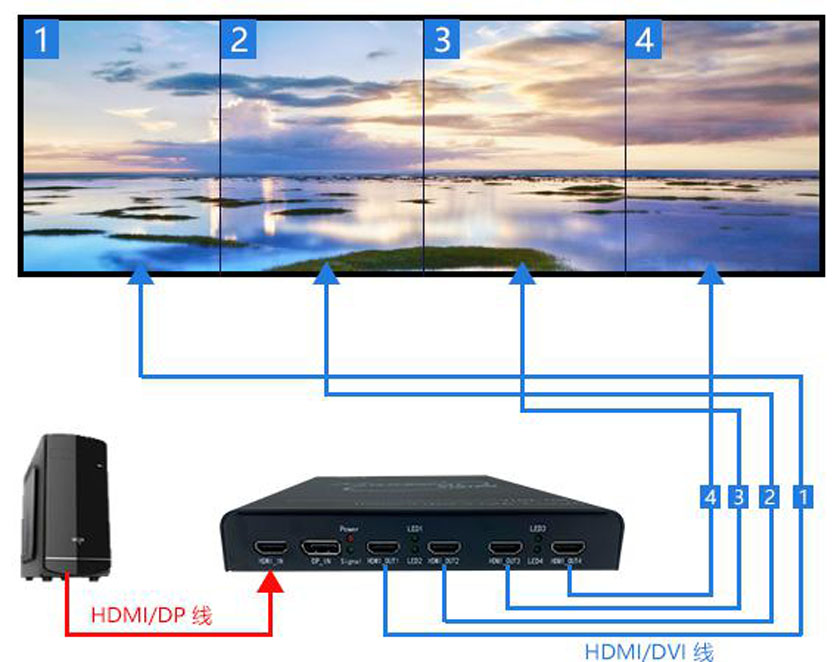

4 x 1連接示意圖

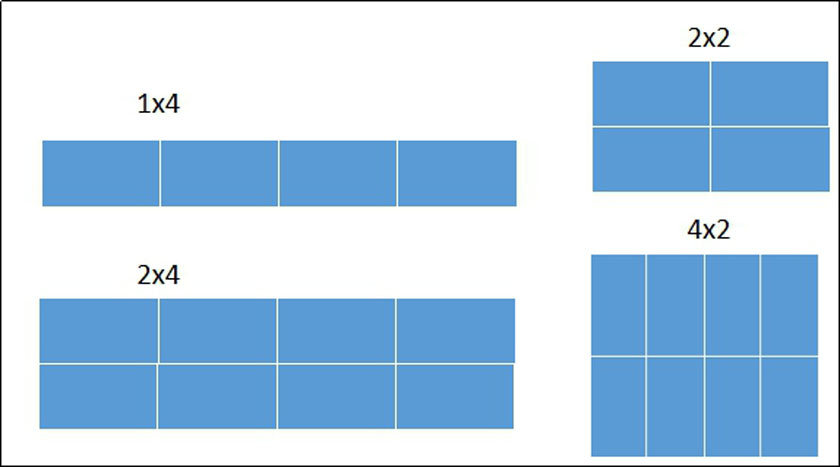

 部分拼接模式如下圖所示

三.3、 自定義分辨率

第一步：右擊桌面，在彈出的框中選擇“NVIDIA控制面板”。

第二步：選擇“更改分辨率”，選擇要更改的多屏寶設備，再點擊“自定義”。

第三步：選擇“創建自定義分辨率”。

第四步：請參考文檔“自定義分辨率”進行設置。

第五步：設置完成之后，點擊測試，在彈出的命令框中選擇“是”。

第六步：點擊確定。

第七步：設置好分辨率之后，選中這次自定義的分辨率、刷新率，然后點擊“應用”。

第八步：應用之后，彈出“應用更改”命令框，點擊“是”。

第九步： 查看分辨率，關閉“NVIDIA控制面板”，回到桌面，單擊右鍵，彈出的命令框中選擇“屏幕分辨率”，然后查看多屏寶的分辨率。

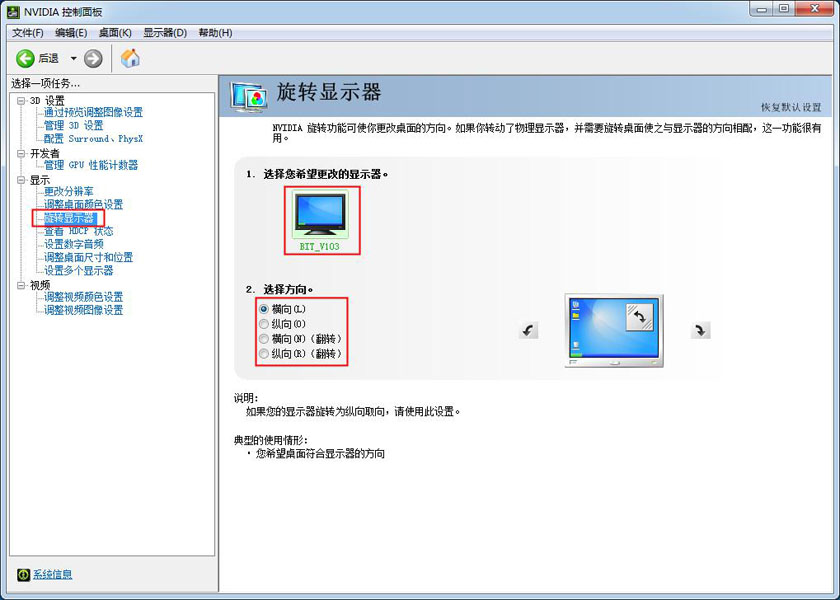

 三.4、 旋轉顯示器

旋轉顯示器以適應不同的要求

四、 常見問題

四.1、 多屏寶設備問題

四.1.1 多屏寶紅燈問題

1. 檢查電源線，必須使用配送的12V電源線供電。

2. 檢測多屏寶供電是否穩定（電壓是否穩定等）。

3. 更換其他 12V 電源適配器，測試是否是電源適配器的問題。

4. 設備燈損壞，或者設備其他故障。

5. 多屏寶輸入數據線必須使用配送的線

四.1.2 多屏寶綠燈問題

1. 輸入信號燈損壞，或者其他故障（EDID 芯片損壞等）。

2. 輸入信號燈損壞，或者其他故障（電腦顯卡問題，設備分辨率問題，次級設備問題，以及信號線問題等）。

3. 有輸入（輸入指示燈常亮）無輸出（輸出指示燈閃爍/滅）時，檢查電腦顯卡是否有輸出，可將顯卡輸出接到能正常使用的顯示器，看是否有輸出。如果有幾個輸出口正常，可將正常輸出口與不正常輸出口進行交換，交換后，不正常口能正常輸出，則可能是輸出線的問題，更換輸出線。

四.2、 電腦顯卡問題

1. 檢測顯卡是否需要額外供電，有多個輸出口的多輸出顯卡一般都需要額外 的電源供電，是否有輸出口開關控制，參考對應型號顯卡使用說明書。

2. 確認顯卡的輸出口是600M以上帶寬輸出。

3. 請直接使用顯卡上面的輸出口與多屏寶連接。

4. 如果電腦顯卡連接了多屏寶設備，查看顯卡控制面板，是否看到多屏寶設備名稱。

5. 最好安裝最新版的顯卡驅動，從官方網站上下載顯卡的最新驅動，在安裝最新驅動之前，卸載以前老的驅動。

6. NVIDIA顯卡驅動下載網站：http://www.nvidia.cn

7. ATI顯卡驅動下載網站：www.and.com

四.3、 顯示設備問題

1. 顯示設備是否支持所輸出的分辨率，可以電腦顯卡直接連接設備測試此分辨率

2. 顯示設備供電是否穩定，打開信號接收功能（開機，搜索信號功能等）

3. 根據從多屏寶到顯示設備的傳輸距離遠近，選擇合適的接收端。

4. 如果使用短線連接多屏寶與顯示設備，還是沒有輸出，可能是顯示設備所需分辨率比較特殊，參考“自定義分辨率”操作。

5. 如果連接距離超過1.5米，建議使用網傳轉接。

四.4、 問題解決
