一.1、 產品特點

1. BIT-V104-HDBaseT是專門針對多通道投影融合需求開發的一款工業級高性能產品，采用DP或DVI或HDMI/DP輸入接口，HDBaseT標準網口輸出，插卡/多屏寶兩用。

2. （1）BIT-V104-HDBaseT-SP版本，分辨率最高支持3840x2400@30Hz，向下兼容低分辨率。支持自定義橫屏（7680x1200@30Hz）和豎屏(1920x4320@30Hz)。

3. （2）BIT-V104-HDBaseT-HD版本，分辨率最高支持7680x1200@30Hz，向下兼容低分辨率。

4. 采用45nm工藝高端可編程FPGA芯片，全硬件實時處理架構，超快處理速度不延遲。

5. 工業級設計，加厚6層PCB板材，16KV超強防靜電能力，超強的產品穩定性。

6. 支持并聯使用，保障大屏實時顯示需求。

7. 低功耗節能環保設計，內部采用傳導散熱，不需任何外部散熱措施，可靠性極高。

一.2、 應用場景

超高分辨率桌面應用，超大屏幕墻，指揮調度系統，多屏幕視頻監控，工程顯示應用，多通道投影，虛擬現實，環幕影院，大型廣告墻，LCD/LED多屏等。

三、 操作說明

三.1、 設備面板說明

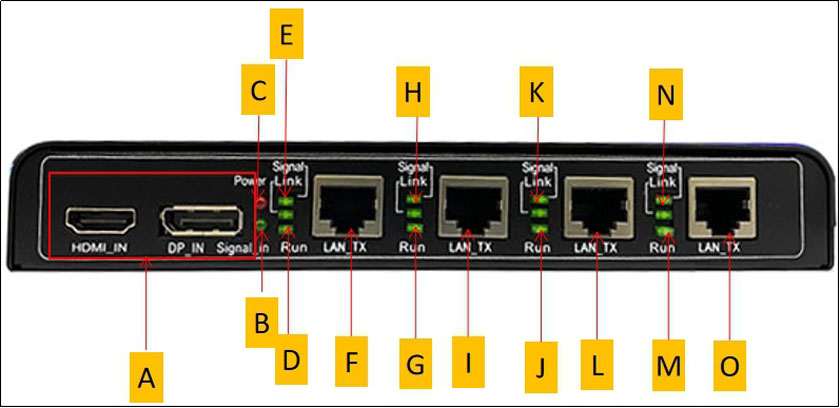

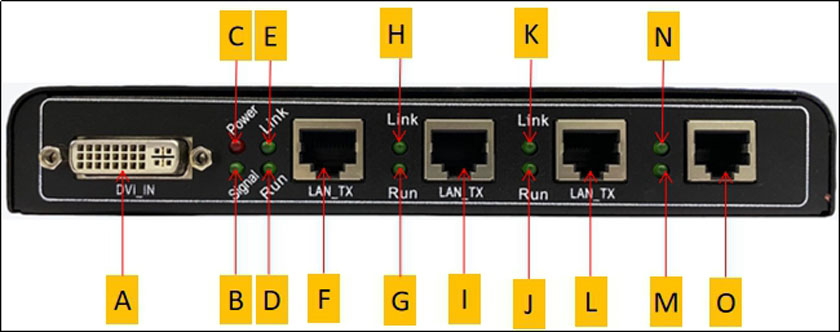

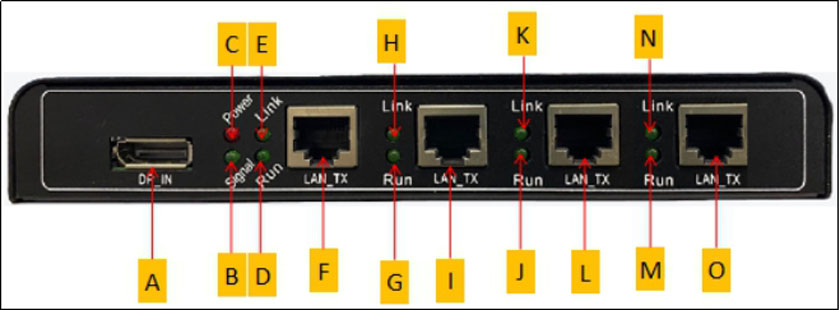

正面：

A：DVI/DP/HDMI輸入接口，用于連接PC主機上的顯卡輸出或其他輸出設備。

B：輸入信號指示燈。

C：電源輸入指示燈。

D、G、J、M：輸入信號運行指示燈。

E、H、K、N：網口連接指示燈，接上網線后，指示燈常亮。

F、I、L、O：HDBaseT標準輸出網口。

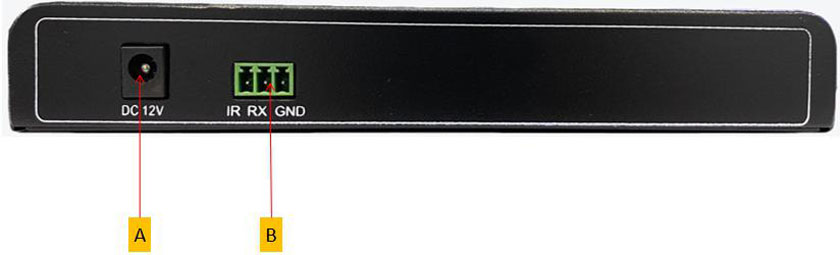

反面:

A：12V DC 電源輸入接口。

B：串口。

三.2、 設備連接

1) 電腦顯卡輸出接多屏寶輸入。

2) 多屏寶輸出接顯示設備，多屏寶輸出口序號接對應顯示屏，輸出與顯示設備之間的最長距離為120米。

3) 多屏寶接12V電源供電，同時支持POE。

4) 正確連接完成后，電源燈，信號燈，網口連接信號燈和輸出燈會顯示常亮狀態。

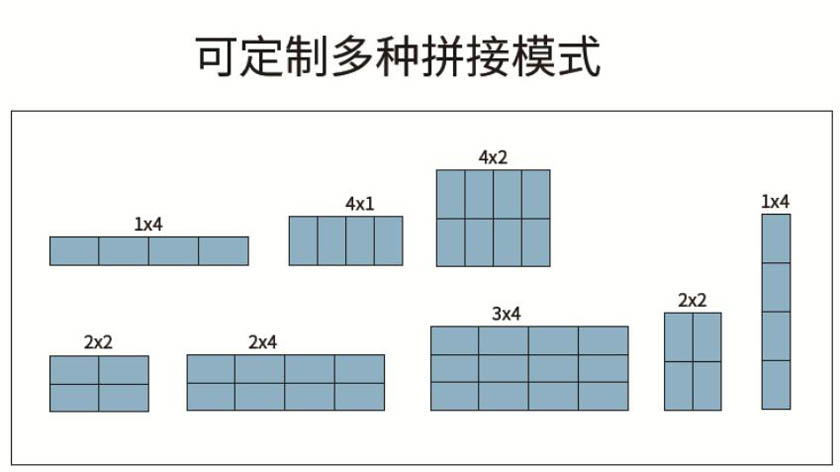

5) 多臺多屏寶設備連接較靈活，可任意組合， 操作簡單、快捷。

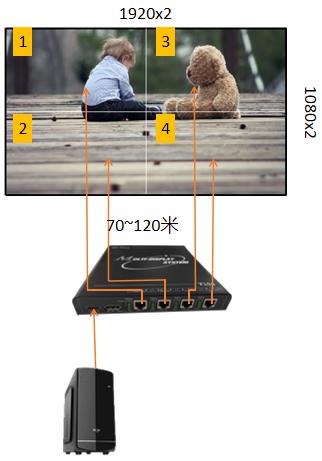

典型2x2示意圖

三.3、 自定義分辨率

第一步：右擊桌面，在彈出的框中選擇“NVIDIA控制面板”。

第二步：選擇“更改分辨率”，選擇要更改的多屏寶設備，再點擊“自定義”。

第三步：選擇“創建自定義分辨率”。

第四步：請參考文檔“自定義分辨率”進行設置。

第五步：設置完成之后，點擊測試，在彈出的命令框中選擇“是”。

第六步：點擊確定。

第七步：設置好分辨率之后，選中這次自定義的分辨率、刷新率，然后點擊“應用”。

第八步：應用之后，彈出“應用更改”命令框，點擊“是”。

第九步： 查看分辨率，關閉“NVIDIA控制面板”，回到桌面，單擊右鍵，彈出的命令框中選擇“屏幕分辨率”，然后查看多屏寶的分辨率。

四、 常見問題

四.1、 多屏寶設備問題

四.1.1 多屏寶紅燈問題

1. 檢查電源線，必須使用配送的12V電源線供電。

2. 檢測多屏寶供電是否穩定（電壓是否穩定等）。

3. 更換其他 12V 電源適配器，測試是否是電源適配器的問題。

4. 設備燈損壞，或者設備其他故障。

5. 多屏寶輸入數據線必須使用配送的DP線

四.1.2 多屏寶綠燈問題

1. 輸入信號燈損壞，或者其他故障（EDID 芯片損壞等）。

2. 輸出信號燈損壞，或者其他故障（電腦顯卡問題，設備分辨率問題，次級設備問題，以及信號線問題等）。

3. 有輸入（輸入指示燈常亮）無輸出（輸出指示燈閃爍/滅）時，檢查電腦顯卡是否有輸出，可將顯卡輸出接到能正常使用的顯示器，看是否有輸出。如果有幾個輸出口正常，可將正常輸出口與不正常輸出口進行交換，交換后，不正常口能正常輸出，則可能是輸出線的問題，更換輸出線。

四.2、 電腦顯卡問題

1. 檢測顯卡是否需要額外供電，有多個輸出口的多輸出顯卡一般都需要額外的電源供電，是否有輸出口開關控制，參考對應型號顯卡使用說明書。

2. 確認顯卡的DP輸出口是300M以上帶寬輸出。

3. 不建議使用其他信號轉DP，請直接使用顯卡上面的DP口與多屏寶連接。

4. 如果電腦顯卡連接了多屏寶設備，查看顯卡控制面板，是否看到多屏寶設備名稱。

5. 最好安裝最新版的顯卡驅動，從官方網站上下載顯卡的最新驅動，在安裝最新驅動之前，卸載以前老的驅動。

6. NVIDIA顯卡驅動下載網站：http://www.nvidia.cn

7. ATI顯卡驅動下載網站：www.and.com

四.3、 顯示設備問題

1. 顯示設備是否支持所輸出的分辨率，可以電腦顯卡直接連接設備測試此分辨率

2. 顯示設備供電是否穩定，打開信號接收功能（開機，搜索信號功能等）

3. 根據從多屏寶到顯示設備的傳輸距離遠近，選擇合適的HD BaseT接收端。

4. 如果使用短線連接多屏寶與顯示設備，還是沒有輸出，可能是顯示設備所需分辨率比較特殊，參考“自定義分辨率 ”操作。

5. 如果連接距離超過1.5米，建議使用網傳轉接。

四.4、 問題解決
